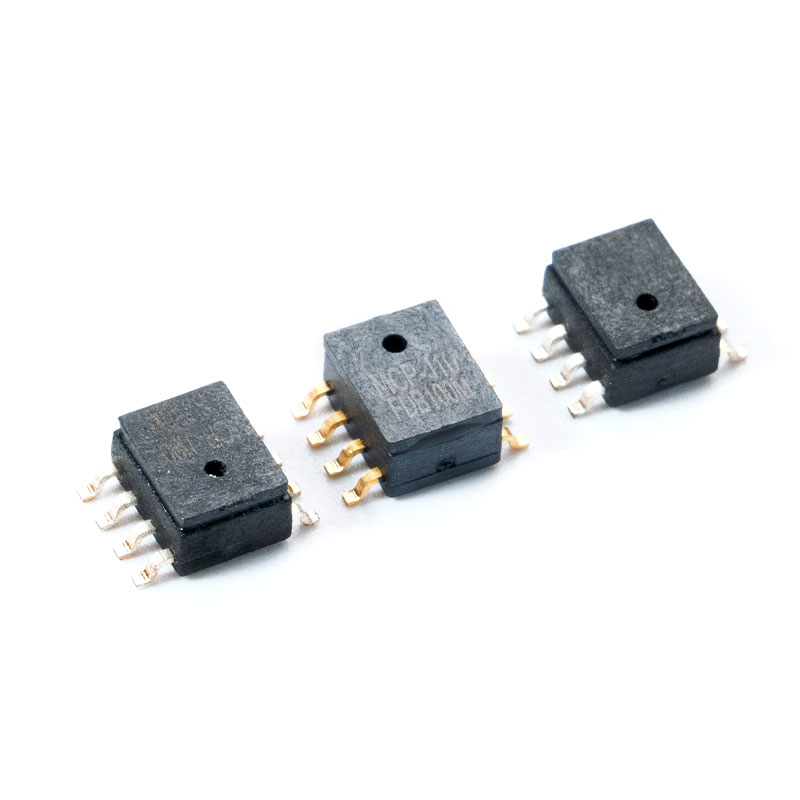

Apakah Pengesan Tekanan Mutlak?

An sensor tekanan mutlak ialah transduser yang mengukur tekanan relatif kepada vakum sempurna (0 Pa), dan bukannya relatif kepada tekanan atmosfera atau sebarang rujukan lain. Dalami menjadikannya berbeza secara asas daripada penderia tolok atau pembezaan, dan sangat sesuai untuk aplikasi yang turun naik atmosfera akan memperkenalkan ralat pengukuran yang tidak boleh diterima. Daripada altimetri aeroangkasa kepada sistem HVAC perindustrian, penderia tekanan mutlak adalah asas kejuruteraan pengukuran ketepatan.

Panduan ini merangkumi semua yang jurutera, pakar perolehan dan penyepadu sistem perlu tahu—daripada prinsip operasi dan data perbandingan kepada kriteria pemilihan khusus aplikasi dan pilihan pelaksanaan kos rendah.

1. Bagaimanakah Penderia Tekanan Mutlak Berfungsi?

1.1 Prinsip Kerja Teras

An sensor tekanan mutlak mengandungi ruang rujukan tertutup yang dipindahkan ke vakum hampir sempurna (biasanya <10⁻³ Pa). Diafragma penderiaan—biasanya diperbuat daripada silikon, keluli tahan karat atau seramik—membelok sebagai tindak balas kepada tekanan proses yang dikenakan pada satu sisi. Pesongan mekanikal ini ditukar kepada isyarat elektrik menggunakan salah satu daripada beberapa kaedah transduksi:

• Piezoresistif : Tolok terikan pada diafragma menukar rintangan secara berkadar dengan pesongan. Paling biasa dalam penderia berasaskan MEMS kerana kepekaan yang tinggi dan kos yang rendah.
• Kapasitif : Pesongan menukar kapasitansi antara diafragma dan elektrod tetap. Menawarkan kestabilan jangka panjang yang sangat baik dan hanyut suhu rendah.
• Piezoelektrik : Menghasilkan cas di bawah tekanan dinamik. Paling sesuai untuk pengukuran sementara yang cepat, bukan tekanan statik.
• bergema : Tekanan mengubah frekuensi resonan unsur bergetar. Ketepatan tinggi tetapi kos yang lebih tinggi.

Output kemudiannya dikondisikan melalui litar ASIC onboard yang menyediakan pampasan suhu, pembetulan offset sifar dan penguatan isyarat—menghasilkan output analog yang ditentukur (0–5 V, 4–20 mA) atau digital (I²C, SPI).

1.2 Mutlak lwn Tolok lwn Perbezaan — Perbezaan Utama

Memahami perbezaan antara jenis sensor adalah penting untuk reka bentuk sistem yang betul. Manakala penderia tolok mengukur tekanan berbanding dengan suasana ambien dan penderia pembezaan membandingkan dua tekanan proses, a sensor tekanan mutlak vs gauge pressure sensor perbandingan mendedahkan perbezaan titik rujukan asas yang mempengaruhi ketepatan pengukuran dalam persekitaran altitud berubah atau iklim berubah.

1.3 Mengapa Rujukan Vakum Penting

Ruang rujukan vakum yang dimeterai adalah yang memungkinkan pengukuran mutlak. Tidak seperti penderia tolok, yang menggunakan port bolong terbuka kepada atmosfera, a sensor tekanan mutlak kebal terhadap hanyutan barometrik, variasi ketinggian dan perubahan atmosfera bermusim. Ini tidak boleh dirunding dalam aplikasi seperti altimetri penerbangan, di mana ralat tekanan 1 hPa pada ketinggian boleh diterjemahkan kepada ralat ketinggian ~8.5 m—margin keselamatan kritikal dalam ruang udara terkawal.

Dalam ventilator perubatan dan pam infusi, pengukuran tekanan mutlak memastikan penghantaran ubat dan sokongan pernafasan kekal tidak terjejas oleh ketinggian hospital atau perubahan dalam tekanan ambien semasa pengangkutan.

2. Penderia Tekanan Mutlak lwn Penderia Tekanan Tolok — Perbandingan Mendalam

2.1 Perbandingan Spesifikasi Bersebelahan

Apabila menilai sesuatu sensor tekanan mutlak vs gauge pressure sensor , jurutera mesti mempertimbangkan bukan sahaja titik rujukan tetapi juga prestasi setiap jenis merentasi parameter metrologi utama. Jadual di bawah meringkaskan spesifikasi lembaran data biasa untuk peranti berasaskan MEMS yang setanding dalam julat bar 0–10:

2.2 Bila Memilih Tolok Lebih Mutlak

Pilih satu sensor tekanan mutlak apabila:

• Aplikasi ini beroperasi pada ketinggian atau lokasi yang berbeza-beza dengan tekanan barometrik yang berbeza (cth., peralatan mudah alih, pesawat, dron).
• Kebolehkesanan pengukuran kepada piawaian mutlak (unit SI: Pascal) diperlukan untuk pematuhan peraturan—biasa dalam pensijilan perubatan dan aeroangkasa.
• Pemantauan vakum atau kawalan proses sub-atmosfera diperlukan (cth., pembuatan semikonduktor, pengeringan beku).
• Pengelogan data jangka panjang memerlukan garis dasar yang stabil dan bebas hanyut yang tidak terjejas oleh perubahan cuaca sehari-hari.

Penderia tolok kekal sebagai pilihan pilihan dalam sistem hidraulik dan pneumatik gelung tertutup di mana tekanan relatif kepada atmosfera ialah kuantiti kejuruteraan yang berkaitan (cth., inflasi tayar, tekanan dandang).

2.3 Salah Tanggapan Biasa

• Salah tanggapan: "Penderia mutlak membaca 0 pada ambien." - Mereka tidak. Di aras laut, penderia mutlak membaca ~101.325 kPa. Hanya penderia tolok membaca 0 pada ambien.
• Salah tanggapan: "Penderia mutlak sentiasa lebih tepat." — Ketepatan bergantung pada reka bentuk dan penentukuran, bukan jenis rujukan. Penderia tolok boleh mencapai ketepatan yang sama atau lebih baik untuk ukuran relatif.
• Salah tanggapan: "Anda boleh menukar penderia tolok kepada mutlak dengan menambahkan tekanan atmosfera." — Ini hanya berfungsi jika tekanan atmosfera diketahui dan stabil, yang mengalahkan tujuan dalam aplikasi mudah alih atau altitud tinggi.

3. Aplikasi Utama oleh Industri

3.1 Penderia Tekanan Mutlak untuk Aplikasi Altimeter

The sensor tekanan mutlak for altimeter applications adalah salah satu kes penggunaan yang paling menuntut secara teknikal. Altimeter pesawat bergantung pada model International Standard Atmosphere (ISA), yang mentakrifkan hubungan tekanan-altitud yang boleh diramal: tekanan berkurangan kira-kira 1.2 hPa setiap kenaikan 10 m dalam ketinggian di aras laut.

Untuk avionik yang diperakui, penderia mesti memenuhi piawaian persekitaran DO-160G dan tahap jaminan perisian RTCA/DO-178C. Spesifikasi utama termasuk:

• Julat tekanan: 10–110 kPa (meliputi ketinggian dari -500 m hingga ~30,000 m)
• Resolusi: <1 Pa (bersamaan dengan ~8 cm resolusi ketinggian)
• Pampasan suhu: -55°C hingga 85°C
• Rintangan kejutan dan getaran setiap MIL-STD-810

Dron dan UAV gred pengguna menggunakan penderia barometrik MEMS kos rendah (mis., resolusi 24-bit, antara muka I²C) yang masih mencapai ketepatan ketinggian <±1 m dalam keadaan tenang, mencukupi untuk kawalan penerbangan automatik dan fungsi pulang ke rumah.

3.2 Penderia Tekanan Mutlak untuk Sistem HVAC

In sensor tekanan mutlak for HVAC systems , peranan utama ialah memantau tekanan bahan pendingin dalam litar pemampat, bekalan dan pemulangan plenum unit pengendalian udara (AHU), dan sistem automasi bangunan (BAS). Tidak seperti pemantauan tekanan pembezaan penapis (yang menggunakan penderia pembezaan), pengurusan litar penyejuk memerlukan tekanan mutlak untuk mengira haba lampau dan penyejukan penyejuk dengan tepat menggunakan gambar rajah tekanan-enthalpi (P-H).

3.3 Peranti Perubatan

Gred perubatan penderia tekanan mutlak tertanam dalam ventilator, mesin anestesia, pam infusi, pemantau tekanan darah, dan peralatan dialisis. Keperluan kawal selia (IEC 60601-1, ISO 80601) mewajibkan biokeserasian untuk bahan sentuhan bendalir, keserasian elektromagnet (EMC) dan kebolehkesanan penentukuran yang ketat.

Ciri-ciri penderia perubatan utama:

• Ketepatan: ±0.1% FS atau lebih baik, dengan penentukuran boleh dikesan NIST
• Hanyut jangka panjang: <±0.05% FS/tahun
• Keserasian media: salin, oksigen, campuran gas anestetik
• Output: Digital (I²C/SPI) dengan pampasan suhu atas kapal diutamakan untuk seni bina terbenam moden

3.4 Sistem Automotif

Aplikasi automotif bagi penderia tekanan mutlak termasuk penderia tekanan mutlak manifold (MAP), sistem pemantauan tekanan tayar (TPMS, walaupun ini biasanya pengukur), tekanan rangsangan pengecas turbo dan tekanan wap tangki bahan api. Penderia MAP adalah penting untuk unit kawalan enjin (ECU) suntikan bahan api dan pengiraan masa pencucuhan. Mereka mesti bertahan dalam kelayakan AEC-Q100 Gred 1 (-40°C hingga 125°C), getaran tinggi dan pendedahan kepada wap bahan api.

• Julat pengendalian: 10–400 kPa mutlak (meliputi vakum terbiar melalui rangsangan maksimum)
• Output: Analog nisbah (0.5–4.5 V) atau protokol digital SENT
• Masa tindak balas: <1 ms untuk peristiwa enjin dinamik

3.5 Penderia Tekanan Mutlak Kos Rendah untuk Projek Arduino

Peningkatan perkakasan sumber terbuka telah mewujudkan permintaan yang kukuh untuk a sensor tekanan mutlak kos rendah Arduino -penyelesaian yang serasi. Penderia ini—biasanya peranti barometrik MEMS dengan output I²C atau SPI—mendayakan stesen cuaca, pembalak ketinggian, navigasi dalaman dan projek dron pada kos yang minimum.

Penderia barometrik mutlak MEMS popular yang digunakan dalam ekosistem Arduino menawarkan:

• Julat tekanan: 300–1100 hPa (meliputi ketinggian dari -500 m hingga ~9,000 m)
• Antara muka: I²C (mod pantas 400 kHz) atau SPI
• Resolusi: 24-bit ADC, <0.18 Pa resolusi dalam mod resolusi ultra tinggi
• Voltan bekalan: 1.8–5 V (serasi logik 3.3 V)
• Pakej: LGA-8, QFN atau modul pecahan untuk prototaip
• Penggunaan semasa: <1 µA dalam mod tidur (penting untuk nod IoT berkuasa bateri)

4. Cara Memilih Penderia Tekanan Mutlak yang Tepat

4.1 Spesifikasi Utama untuk Dinilai

Memilih yang betul sensor tekanan mutlak memerlukan penilaian sistematik merentasi beberapa dimensi spesifikasi. Jurutera harus mengelak daripada menentukan terlalu banyak (yang mendorong kos) dan kurang menentukan (yang menyebabkan kegagalan medan).

4.2 Kriteria Pemilihan untuk Arduino dan Sistem Terbenam

Untuk a sensor tekanan mutlak kos rendah Arduino atau aplikasi mikropengawal terbenam, keutamaan beralih kepada keserasian antara muka, penggunaan kuasa dan faktor bentuk. Pertimbangkan:

• Tahap voltan antara muka : Pastikan tahap logik I²C/SPI sepadan dengan MCU anda (3.3 V atau 5 V). Banyak sensor MEMS adalah 3.3 V asli; gunakan pengalih aras jika menyambung ke 5 V Arduino Uno.
• Sokongan perpustakaan : Ketersediaan perpustakaan Arduino yang disahkan secara drastik mengurangkan masa pembangunan.
• Sensor suhu pada cip : Kebanyakan sensor barometrik MEMS termasuk sensor suhu bersepadu untuk pampasan dan pemantauan dwi-fungsi.
• Kadar persampelan : Untuk stesen cuaca, 1 Hz adalah mencukupi. Untuk penahanan ketinggian dalam UAV, 25–100 Hz diperlukan.
• Mod tidur dan siap sedia : Penting untuk aplikasi berkuasa bateri yang menyasarkan tahun operasi pada sel syiling atau pek LiPo kecil.

4.3 Tukar Ganti Harga lwn Prestasi

Kos sebuah sensor tekanan mutlak skala dengan ketepatan, pensijilan, keserasian media dan pembungkusan. Memahami pertukaran ini membantu pasukan perolehan dan arkitek sistem mengimbangi belanjawan dengan keperluan kejuruteraan.

5. Mengenai MemsTech — Rakan Kongsi Penderia Tekanan MEMS Dipercayai Anda

5.1 Ditubuhkan di Wuxi, Dibina untuk Inovasi

Diasaskan pada 2011 dan terletak di Daerah Teknologi Tinggi Negara Wuxi—hab China untuk inovasi IoT—MemsTech ialah sebuah perusahaan yang mengkhusus dalam R&D, pengeluaran dan penjualan penderia tekanan MEMS. Daerah Teknologi Tinggi Negara Wuxi telah memantapkan dirinya sebagai salah satu ekosistem terulung Asia untuk pembuatan semikonduktor dan MEMS, menyediakan MemsTech dengan akses kepada sumber fabrikasi termaju, perkongsian penyelidikan dan infrastruktur rantaian bekalan yang kritikal untuk pengeluaran sensor volum tinggi dan berkualiti tinggi.

5.2 Produk dan Industri yang Dihidangkan

MemsTech's sensor tekanan mutlak barisan produk meliputi pelbagai julat tekanan, jenis keluaran dan pilihan pembungkusan yang direka untuk memberi perkhidmatan kepada pelanggan B2B merentasi:

• Perubatan : Penderia direka bentuk untuk peralatan pernafasan, sistem infusi dan instrumen diagnostik—mematuhi keperluan pengurusan kualiti ISO 13485.
• Automotif : Sensor tekanan MEMS memenuhi kelayakan AEC-Q100 Gred 1 untuk pemantauan tekanan manifold, wap bahan api dan sistem brek.
• Elektronik Pengguna : Penderia MEMS yang padat dan berkuasa rendah untuk telefon pintar, peranti rumah pintar, boleh pakai dan nod IoT.

5.3 Mengapa Pasukan Perolehan dan Rakan Kongsi Borong Memilih MemsTech

• Keupayaan R&D profesional : Reka bentuk MEMS dalaman dan kejuruteraan proses membolehkan penyelesaian tersuai untuk pelanggan OEM dan ODM.
• Pengurusan pengeluaran saintifik : Barisan pembuatan terkawal ISO dengan kawalan proses statistik (SPC) memastikan hasil dan kualiti yang konsisten pada skala.
• Pembungkusan dan ujian yang ketat : Setiap sensor menjalani penentukuran penuh dan ujian kefungsian sebelum penghantaran, dengan saringan 100% HTOL (High-Temperature Operating Life) pilihan tersedia.
• Harga yang kompetitif : Penyepaduan menegak dan kecekapan pengeluaran volum membolehkan MemsTech menyampaikan penyelesaian penderiaan berprestasi tinggi, kos efektif yang mengurangkan jumlah kos BOM sistem tanpa menjejaskan kebolehpercayaan.

6. Soalan Lazim (FAQ)

S1: Apakah perbezaan asas antara penderia tekanan mutlak dan penderia tekanan tolok?

An sensor tekanan mutlak mengukur tekanan berbanding dengan vakum sempurna (0 Pa). Penderia tekanan tolok mengukur tekanan berbanding dengan tekanan atmosfera tempatan, yang berbeza mengikut ketinggian dan cuaca. Akibatnya, an sensor tekanan mutlak vs gauge pressure sensor perbandingan menunjukkan bahawa penderia mutlak memberikan ukuran yang stabil dan bebas lokasi, manakala penderia tolok lebih sesuai apabila kuantiti kejuruteraan yang diminati adalah tekanan di atas atau di bawah ambien—seperti inflasi tayar atau tekanan tangki berbanding atmosfera.

S2: Bagaimanakah penderia tekanan mutlak berfungsi dalam aplikasi altimeter?

Dalam sebuah sensor tekanan mutlak for altimeter applications , sensor mengukur tekanan barometrik sebenar atmosfera pada pesawat atau ketinggian semasa UAV. Menggunakan model International Standard Atmosphere (ISA)—di mana tekanan berkurangan kira-kira 1.2 hPa setiap kenaikan ketinggian 10 m pada altitud rendah—sistem menukar bacaan tekanan kepada nilai ketinggian. Rujukan vakum yang dimeterai di dalam sensor memastikan pengukuran ini tidak terjejas oleh tekanan kabin atau cuaca tempatan, memberikan isyarat ketinggian yang stabil dan boleh berulang untuk sistem kawalan penerbangan.

S3: Bolehkah penderia tekanan mutlak kos rendah digunakan dengan Arduino untuk pengukuran ketinggian DIY?

ya. A sensor tekanan mutlak kos rendah Arduino -peranti MEMS yang serasi—biasanya penderia barometrik I²C 24-bit—boleh mencapai resolusi ketinggian lebih baik daripada 0.5 m dalam udara pegun. Arduino membaca data tekanan mentah melalui I²C, menggunakan formula hipsometrik (atau anggaran ISA yang dipermudahkan), dan mengeluarkan ketinggian dalam meter. Untuk hasil terbaik, lakukan penentukuran tekanan aras tanah setempat sebelum setiap sesi, kerana tekanan mutlak pada paras laut berubah setiap hari sebanyak ±2–3 hPa disebabkan cuaca, yang diterjemahkan kepada ralat ketinggian ±17–25 m tanpa pembetulan.

S4: Apakah spesifikasi yang paling kritikal apabila memilih penderia tekanan mutlak untuk sistem HVAC?

For sensor tekanan mutlak for HVAC systems aplikasi, spesifikasi yang paling kritikal ialah: (1) julat tekanan —mesti meliputi tekanan operasi penuh penyejuk termasuk transien; (2) keserasian media —bahan yang dibasahi mesti serasi dengan penyejuk seperti R-410A, R-32, atau R-134a; (3) jumlah jalur ralat (TEB) melebihi julat suhu operasi penuh; (4) antara muka keluaran —Gelung arus 4–20 mA diutamakan untuk larian kabel yang panjang dalam sistem bangunan; dan (5) perlindungan kemasukan —IP67 minimum untuk persekitaran bilik peralatan yang terdedah kepada kelembapan dan agen pembersih.

S5: Bagaimanakah penderia tekanan mutlak mengekalkan ketepatan sepanjang hayatnya?

Kestabilan jangka panjang dalam sensor tekanan mutlak bergantung pada integriti ruang rujukan vakum yang dimeterai, rintangan rayapan bahan diafragma, dan kualiti algoritma pampasan ASIC. Penderia MEMS berkualiti tinggi mencapai kestabilan jangka panjang ±0.1% FS setahun atau lebih baik. Untuk mengekalkan ketepatan yang diperakui, penderia hendaklah ditentukur semula secara berkala—biasanya setiap 1–3 tahun bergantung pada keperluan kawal selia aplikasi. Dalam aplikasi kritikal (perubatan, aeroangkasa), pengeluar harus menyediakan sijil penentukuran boleh dikesan NIST dan data pencirian drift yang diterbitkan.

Rujukan

• Fraden, J. (2016). Buku Panduan Penderia Moden: Fizik, Reka Bentuk dan Aplikasi (edisi ke-5). Springer. https://doi.org/10.1007/978-3-319-19303-8
• Suruhanjaya Elektroteknik Antarabangsa. (2005). IEC 60770-1: Pemancar untuk digunakan dalam sistem kawalan proses industri - Bahagian 1: Kaedah untuk penilaian prestasi . IEC.
• Kumpulan Industri MEMS & Sensor (MSIG). (2023). Laporan Pasaran MEMS & Sensor . https://www.semi.org/en/communities/msig
• RTCA. (2010). DO-160G: Keadaan Persekitaran dan Prosedur Ujian untuk Peralatan Bawaan Udara . RTCA, Inc.
• Instrumen Kebangsaan. (2022). Asas Sensor Tekanan: Jenis dan Panduan Pemilihan Sensor . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/pressure-sensor.html
• Bosch Sensortec. (2023). BST-BMP390-DS002: Lembaran Data Sensor Tekanan BMP390 . Bosch Sensortec GmbH. https://www.bosch-sensortec.com/products/environmental-sensors/pressure-sensors/bmp390/
• Pertubuhan Antarabangsa untuk Standardisasi. (2016). ISO 13485:2016 – Peranti perubatan – Sistem pengurusan kualiti . ISO. https://www.iso.org/standard/59752.html
• AEC. (2014). AEC-Q100 Rev-H: Kelayakan Ujian Tekanan Berasaskan Mekanisme Kegagalan untuk Litar Bersepadu . Majlis Elektronik Automotif.
