Apakah Pengesan Tekanan MCP?

Konsep Teras: Merapatkan Jenama MCP dan Pengesan Tekanan

Apabila menemui istilah Sensor tekanan MCP , adalah penting untuk memahami makna dwinya dalam industri elektronik. Terutamanya, "MCP" merujuk kepada siri litar bersepadu (IC) prolifik daripada Microchip Technology, pengeluar semikonduktor terkemuka. Walaupun Microchip menghasilkan pelbagai penderia, awalan "MCP" paling terkenal dikaitkan dengan Penukar Analog-ke-Digital (ADC), potensiometer digital dan penderia suhu mereka. Oleh itu, cip tunggal yang benar Sensor tekanan MCP dengan awalan MCP bukan barisan produk standard. Sebaliknya, istilah ini lazimnya merujuk kepada penyelesaian pengesan tekanan yang menggunakan penyaman isyarat Microchip dan IC penukaran data—seperti op-amp MCP600x, ADC MCP3421 atau cip meter tenaga MCP390x—di tengah-tengahnya. Pendekatan peringkat sistem ini menggandingkan transduser tekanan analog yang sensitif (seperti jambatan batu gandum piezoresistif) dengan IC MCP berprestasi tinggi untuk mencipta sistem pengukuran output yang tepat, boleh dipercayai dan selalunya digital. Perbezaan ini adalah kunci untuk jurutera yang mencari komponen yang sesuai untuk reka bentuk mereka.

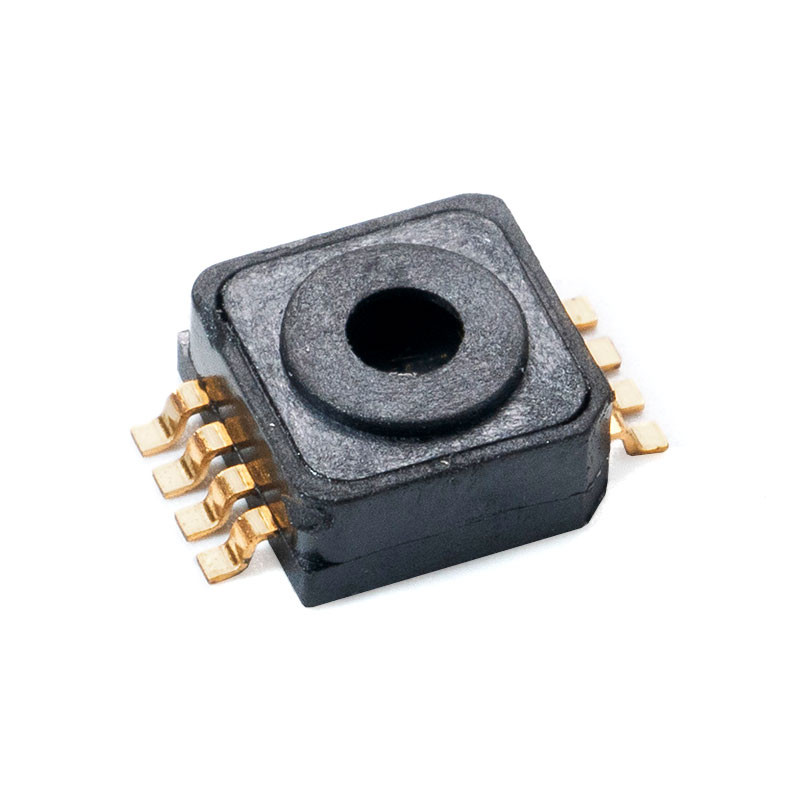

MCP Pressure Sensor

Dalam persediaan biasa, isyarat tahap milivolt mentah daripada transduser tekanan terlalu lemah dan bising untuk pemprosesan langsung. Di sinilah komponen MCP cemerlang. Penguat operasi ketepatan daripada siri MCP6xxx boleh menguatkan isyarat ini. Seterusnya, ADC resolusi tinggi daripada siri MCP3xxx atau MCP34xx mendigitalkan voltan yang dikuatkan dengan hingar dan ralat yang minimum. Akhirnya, mikropengawal berkomunikasi dengan ADC melalui SPI atau I2C untuk mendapatkan bacaan tekanan digital. modular ini, siri MCP rantai isyarat berasaskan menawarkan pereka bentuk fleksibiliti yang luar biasa untuk mengoptimumkan kos, kuasa dan prestasi, menjadikannya asas sistem pengukuran tekanan moden daripada peranti perubatan kepada kawalan industri.

Penyelesaian Digital: Pendekatan Bersepadu

Trend dalam teknologi sensor adalah ke arah integrasi yang lebih baik dan komunikasi digital. Walaupun rantai isyarat diskret menawarkan fleksibiliti, pereka sering mencari penyelesaian yang diperkemas. Di sinilah pemahaman konsep a sensor tekanan keluaran digital antara muka siri MCP menjadi berharga. Walaupun Microchip mungkin tidak memasarkan penderia tekanan digital berjenama MCP monolitik, ekosistem yang didayakan adalah digital pada terasnya. Dengan memilih transduser tekanan dengan output analog yang serasi dan memasangkannya dengan MCP ADC yang menampilkan antara muka digital terus (SPI atau I2C), jurutera mencipta "modul sensor tekanan digital" dengan berkesan. Antara muka digital menghapuskan kebimbangan integriti isyarat analog pada jarak yang lebih jauh, memudahkan perisian tegar mikropengawal dengan menyediakan nilai digital terus, dan membolehkan rangkaian mudah berbilang penderia pada bas kongsi. Pendekatan ini, memanfaatkan yang teguh siri MCP daripada ADC, menyediakan laluan yang boleh dipercayai dan mesra reka bentuk untuk mendigitalkan data tekanan, yang penting untuk peranti IoT, peralatan industri pintar, dan mana-mana sistem yang menjadi pilihan pemerolehan data digital.

Memahami Antara Muka Siri MCP Sensor Tekanan Output Digital

Melaksanakan a keluaran digital untuk penderiaan tekanan menggunakan IC MCP biasanya melibatkan protokol SPI (Serial Peripheral Interface) atau I2C (Inter-Integrated Circuit). Sebagai contoh, MCP3201 (12-bit ADC) menggunakan SPI, memerlukan garisan pilih cip (CS), jam bersiri (SCK) dan data masuk/keluar (DIN/DOUT). Ini menyediakan komunikasi dupleks penuh pantas untuk pensampelan berkelajuan tinggi. Sebaliknya, MCP3421 (18-bit ADC) menggunakan I2C, hanya memerlukan dua talian dwiarah (SDA dan SCL), sesuai untuk menyimpan pin mikropengawal dan menyambungkan berbilang peranti pada satu bas. Pilihan bergantung pada keutamaan sistem:

• SPI (cth., MCP3201, MCP3008): Pemindahan data yang lebih pantas, pemasaan protokol yang lebih mudah, dupleks penuh. Terbaik untuk aplikasi sensor tunggal atau berkelajuan tinggi.
• I2C (cth., MCP3421, MCP9800): Menggunakan lebih sedikit wayar, menyokong rangkaian berbilang peranti, mempunyai pengalamatan terbina dalam. Ideal untuk sistem dengan pelbagai sensor atau I/O terhad.

Pilihan antara muka secara langsung memberi kesan kepada kerumitan susun atur PCB, pembangunan perisian tegar dan seni bina sistem keseluruhan, menjadikannya keputusan asas dalam reka bentuk nod pengesan tekanan digital.

Aplikasi Berprestasi Tinggi: Permintaan Sistem Perindustrian

Dalam persekitaran industri, pengukuran tekanan bukan semata-mata tentang mendapatkan bacaan; ia mengenai menjamin data jangka panjang yang boleh dipercayai dalam keadaan yang teruk. Menentukan sistem yang berfungsi sebagai a transduser tekanan MCP ketepatan tinggi untuk pemantauan industri memerlukan perhatian yang teliti terhadap parameter di luar resolusi asas. Sistem ini selalunya menggunakan transduser tekanan terpencil gred tinggi yang outputnya dikondisikan dan didigitalkan oleh komponen rantai isyarat MCP yang teguh. Pembeza prestasi utama termasuk kestabilan jangka panjang—keupayaan sensor untuk mengekalkan penentukurannya selama beberapa bulan atau tahun, meminimumkan hanyut. Pampasan suhu komprehensif juga penting, selalunya dilaksanakan dalam kedua-dua transduser dan melalui algoritma perisian yang menggunakan data daripada penderia suhu berasingan (berpotensi MCP9800) untuk membetulkan bacaan tekanan. Tambahan pula, imuniti terhadap Gangguan Elektromagnet (EMI) adalah terpenting, dicapai melalui perisai PCB yang teliti, penapisan dengan op-amp MCP, dan penggunaan bekalan kuasa terpencil dan laluan isyarat. Pematuhan dengan piawaian seperti IEC 61000-6-2 (kekebalan industri) mungkin diperlukan untuk penggunaan dalam persekitaran yang diperakui.

Membina Penyelesaian Anda Sendiri: Laluan Reka Bentuk Diskret

Untuk aplikasi yang memerlukan penyesuaian muktamad, prestasi optimum atau kawalan kos pada volum yang tinggi, laluan reka bentuk diskret adalah yang terpenting. Contoh klasik ialah mereka bentuk litar di sekeliling MCP3421 dengan reka bentuk litar penderia tekanan . MCP3421 ialah ADC delta-sigma 18-bit dengan hingar ultra-rendah dan resolusi tinggi, sesuai untuk menangkap variasi isyarat halus daripada transduser tekanan ketepatan. Proses reka bentuk melibatkan beberapa peringkat kritikal. Pertama, keluaran milivolt daripada jambatan piezoresistif mesti dikuatkan oleh penguat instrumentasi rendah hingar dan hanyut (yang boleh dibina dengan op-amp MCP6Vxx) untuk memadankan julat input ADC. Kemudian, rujukan voltan yang tepat, seperti MCP1541, digunakan untuk mewujudkan garis dasar pengukuran ADC, secara langsung memberi kesan kepada ketepatan. MCP3421 sendiri, dengan antara muka I2C dan keuntungan boleh atur caranya, disambungkan mengikut garis panduan susun atur yang ketat untuk mengelakkan gandingan hingar. Pendekatan ini membolehkan jurutera menyesuaikan lebar jalur, penapisan dan penggunaan kuasa dengan tepat, menghasilkan penderia tekanan penyelesaian yang boleh mengatasi banyak modul luar biasa untuk aplikasi khusus yang menuntut seperti instrumentasi makmal atau kawalan pneumatik ketepatan.

Memastikan Ketepatan: Penentukuran dan Pengesahan Prestasi

Tidak kira komponen yang digunakan, ketepatan yang dinyatakan bagi mana-mana sistem pengukuran adalah tidak bermakna tanpa penentukuran yang betul. Manakala istilah carian Ketepatan dan penentukuran sensor tekanan MCP9800 merujuk kepada penderia suhu, ia menyerlahkan keperluan sejagat: memahami dan mengesahkan ketepatan penderia. Untuk sistem pengesan tekanan yang dibina dengan komponen MCP, penentukuran ialah proses memetakan output digitalnya (daripada ADC) kepada input tekanan fizikal yang diketahui. Penentukuran mengimbangi satu titik mudah membetulkan untuk ralat sifar yang konsisten. Walau bagaimanapun, untuk ketepatan yang tinggi merentasi julat, penentukuran berbilang titik adalah penting. Ini melibatkan penggunaan beberapa tekanan yang diketahui (daripada penguji berat mati yang ditentukur atau standard digital) merentas julat pengendalian, merekodkan output ADC dan menjana keluk pembetulan (linear atau polinomial). Lengkung ini disimpan dalam mikropengawal sistem dan digunakan untuk semua bacaan masa hadapan. Metrik utama daripada lembaran data, seperti Integral Non-Linearity (INL) untuk MCP ADC atau Ralat Skala Penuh untuk sistem, mentakrifkan ketepatan muktamad yang boleh dicapai selepas penentukuran. Pengesahan tetap terhadap standard memastikan sistem mengekalkan prestasi yang ditentukan dari semasa ke semasa, yang penting dalam aplikasi perubatan, aeroangkasa atau kawalan proses.

Menavigasi Portfolio: Panduan Pemilihan Strategik

Dengan pelbagai jenis transduser tekanan dan IC MCP sokongan yang tersedia, pendekatan yang sistematik diperlukan. ini Panduan pemilihan sensor tekanan vakum MCP mikrocip menggariskan rangka kerja strategik. Pertama, tentukan keperluan asas: julat tekanan (cth., 0-100 psi, atau -14.7 hingga 0 psi untuk vakum) dan jenis (mutlak, tolok, pembezaan). Ini memilih transduser. Seterusnya, nilaikan keserasian media—adakah penderia akan menghubungi udara, air, minyak atau gas yang menghakis? Ini menentukan bahan diafragma transduser. Kemudian, analisa output transduser: adakah ia isyarat mV/V nisbahmetrik atau output 0-5V/4-20mA berhawa dingin? Ini menentukan rantai isyarat yang diperlukan. Untuk isyarat mV yang lemah, anda memerlukan op-amp sifar automatik MCP6Vxx untuk penguatan. Untuk pendigitalan, pilih MCP ADC berdasarkan resolusi yang diperlukan (cth., 12-bit MCP3201 untuk asas, 18-bit MCP3421 untuk resolusi tinggi) dan antara muka (SPI/I2C). Untuk pengukuran vakum atau tekanan sangat rendah, komponen hingar rendah dan kestabilan offset yang luar biasa menjadi kritikal. Akhir sekali, sentiasa rujuk lembaran data Microchip terkini dan nota aplikasi untuk reka bentuk rujukan, yang merupakan sumber yang tidak ternilai untuk melaksanakan Sensor tekanan MCP penyelesaian.

Soalan Lazim

Bolehkah saya menggunakan ADC MCP dengan mana-mana penderia tekanan analog?

Pada dasarnya, ya, mana-mana penderia tekanan analog dengan output voltan boleh disambungkan dengan MCP ADC yang sesuai, tetapi penyepaduan yang berjaya memerlukan spesifikasi yang sepadan. Anda mesti memastikan julat voltan keluaran sensor berada dalam julat input ADC (selalunya 0V hingga VREF). Jika isyarat terlalu kecil (cth., beberapa milivolt daripada jambatan piezoresistif), anda memerlukan penguat ketepatan seperti MCP6Vxx antara penderia dan ADC. Selain itu, pertimbangkan impedans keluaran sensor dan kadar pensampelan ADC; sumber impedans tinggi mungkin memerlukan penguat penimbal untuk mengelakkan ralat pengukuran semasa fasa pensampelan ADC. Sentiasa mereka bentuk litar antara muka dengan penderia khusus dan lembaran data ADC di tangan untuk mengambil kira voltan mengimbangi, arus pincang dan ciri hingar.

Apakah perbezaan antara penderiaan tekanan mutlak, tolok dan perbezaan?

Ini adalah konsep asas dalam pengukuran tekanan. Tekanan mutlak diukur secara relatif kepada vakum sempurna (tekanan sifar). Ia digunakan dalam barometer, altimeter dan proses di mana vakum adalah rujukan. Tekanan tolok diukur secara relatif kepada tekanan atmosfera ambien tempatan. Tolok tekanan tayar membaca sifar pada tekanan atmosfera, hanya menunjukkan tekanan di atasnya. Tekanan pembezaan mengukur perbezaan antara dua tekanan, seperti merentasi penapis atau dalam meter aliran. Pilihan mempengaruhi jenis transduser tekanan yang anda perlukan dan mempunyai implikasi untuk penyaman isyarat. Sebagai contoh, penderia tekanan mutlak mempunyai ruang rujukan vakum yang tertutup, manakala penderia tolok dialihkan ke atmosfera.

Bagaimanakah suhu mempengaruhi bacaan sensor tekanan berasaskan MCP?

Suhu ialah punca ralat yang paling ketara dalam penderiaan tekanan ketepatan. Ia memberi kesan kepada kedua-dua transduser tekanan (menyebabkan rentang dan hanyut sifar) dan komponen elektronik (menukar nilai perintang dan ofset op-amp/ADC). Dalam sebuah berasaskan MCP sistem, beberapa strategi memerangi ini. Pertama, gunakan komponen dengan pekali suhu rendah, seperti MCP3421 ADC yang mempunyai drift offset yang sangat rendah. Kedua, gunakan pampasan suhu perkakasan menggunakan sensor suhu seperti MCP9800. Mikropengawal membaca kedua-dua ADC tekanan dan penderia suhu, kemudian menggunakan algoritma pampasan perisian menggunakan pekali yang ditentukan semasa kitaran penentukuran berbilang suhu. Pampasan suhu aktif ini penting untuk mencapai ketepatan tinggi merentas persekitaran operasi aplikasi industri atau automotif.

Apakah aplikasi trend memacu inovasi dalam penderiaan tekanan?

Beberapa arah aliran utama membentuk permintaan untuk penyelesaian pengesan tekanan lanjutan. Percambahan daripada IoT dan pertanian pintar memerlukan rangkaian kos rendah, penderia berkuasa bateri untuk potensi air tanah (potensi matrik) dan tekanan talian pengairan. Pemantau kesihatan boleh pakai sedang meneroka pengukuran tekanan darah berterusan, menuntut penderia miniatur yang sangat tepat. The revolusi kenderaan elektrik (EV). meningkatkan keperluan untuk pemantauan tekanan dalam sistem pengurusan haba bateri dan sel bahan api hidrogen. Akhirnya, penyelenggaraan ramalan industri bergantung pada pemantauan getaran tekanan dan arah aliran dalam sistem hidraulik dan pneumatik untuk meramalkan kegagalan. Aplikasi ini mendorong untuk penyepaduan yang lebih tinggi, kuasa yang lebih rendah (di mana ADC MCP cemerlang), output digital dan keteguhan yang dipertingkatkan, semua kawasan di mana rantai isyarat yang direka bentuk dengan baik menggunakan komponen MCP boleh menyediakan penyelesaian yang kompetitif.
