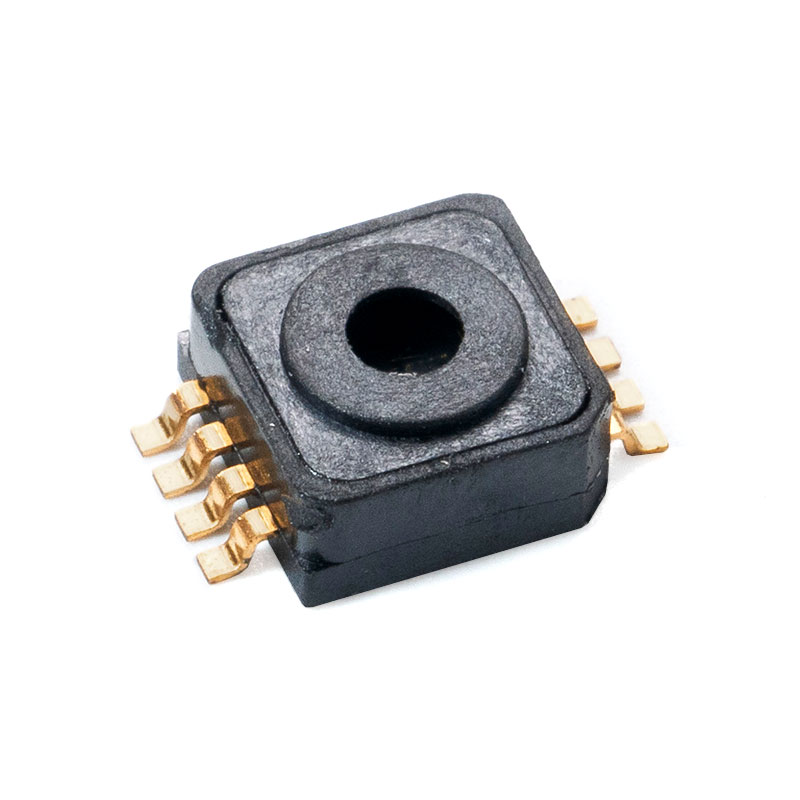

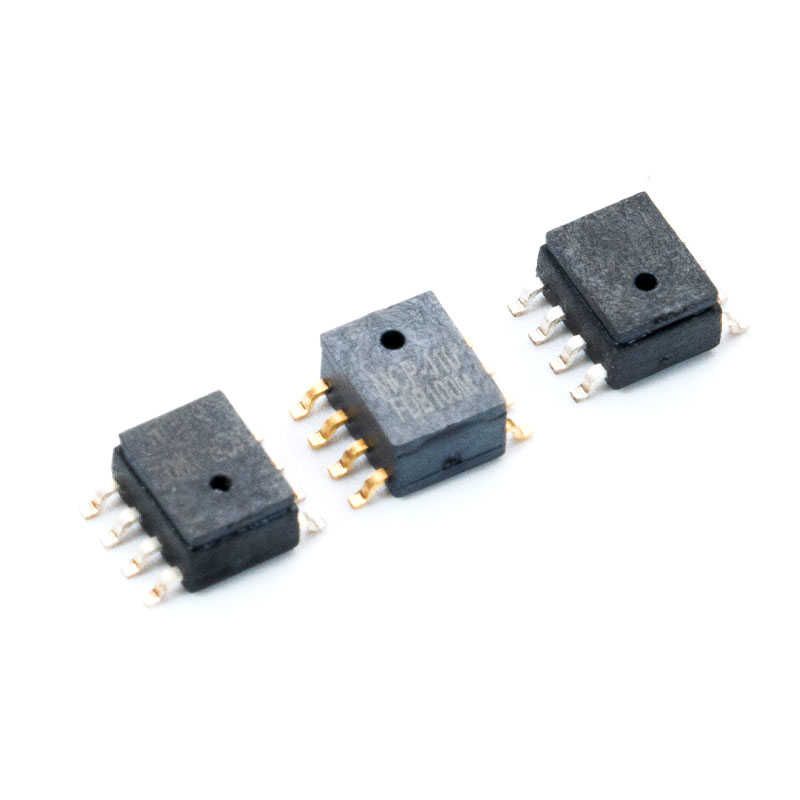

MCP-J10, J20, J20A, J20B, J20C Penderia isyarat analog

Gambaran Keseluruhan Produk

Siri MCP-J10 ialah penderia tekanan mutlak yang ditentukur untuk pengukuran tekanan udara. Produk ini menggunakan cip penyaman isyarat gred automotif untuk menentukur dan mengimbangi singal keluaran MEMS, menukar isyarat tekanan daripada 10kPa kepada 1500kPa kepada isyarat keluaran analog (0 hingga 5V). Sambil memastikan kebolehpercayaan produk yang sangat baik, kedua-dua cip disepadukan ke dalam pakej, mengurangkan saiz pakej. Pada masa yang sama, produk berhawa dingin menyediakan output standard dalam julat suhu dan ketepatan.

Ciri-ciri Utama
Ralat maksimum 2.5% melebihi 0 °C hingga 85 °C
Sangat sesuai untuk mikropemproses atau sistem berasaskan mikropengawal
Pakej pelekap permukaan kecil
Julat suhu -40°C hingga 125°C
Julat tekanan adalah pilihan antara 10kPa hingga 1500kPa
Keluaran voltan analog berkadar/mutlak

Aplikasi
Aplikasi automotif (pengukuran Tekanan manifold)
Kawalan perindustrian
Aplikasi tekanan motosikal
Hibrid, penderia kuasa vakum tenaga baharu
Pengesanan tekanan gas CNG

Prestasi struktur
Cip sensitif tekanan: bahan silikon
Plumbum: Kawat emas
Cangkerang pakej: bahan LCP
Pin: tembaga bersalut emas
Berat bersih: kira-kira 0.4g

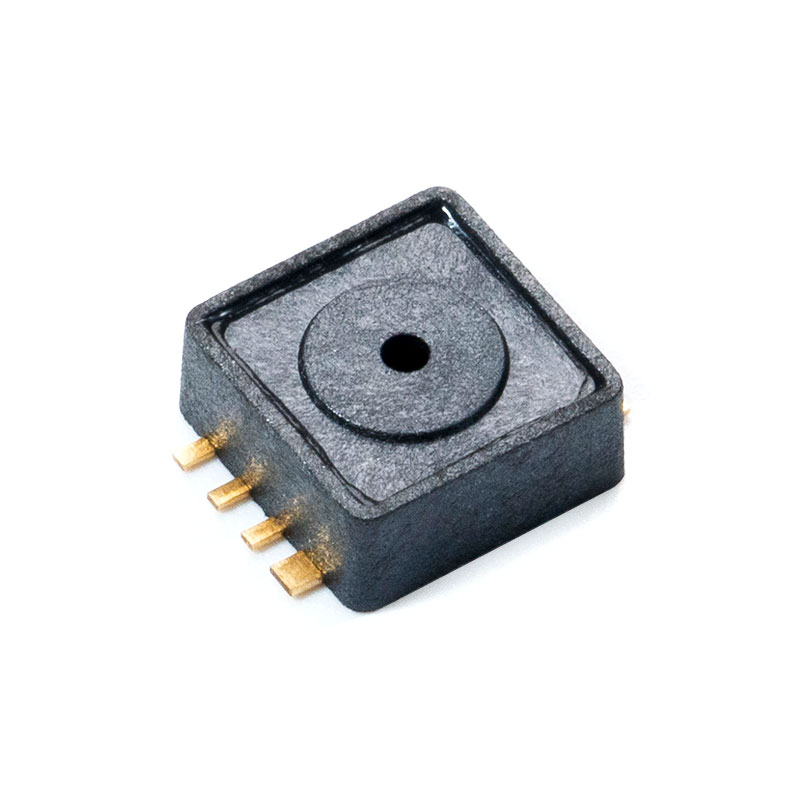

PENERANGAN
Pasaran sensor telah melancarkan produk sensor tekanan mutlak yang ditentukur. Siri MCP-J20 direka untuk penghantaran tekanan dalam pancarongga pengambilan kereta dan motosikal
Produk ini menggunakan cip penyaman isyarat gred automotif untuk menentukur dan mengimbangi keluaran teras MEMS, dan boleh menukar isyarat tekanan daripada 10kPa kepada 1000kPa kepada isyarat keluaran analog dengan julat keluaran yang boleh disesuaikan (0~5V). Sambil memastikan kebolehpercayaan produk yang sangat baik, kedua-dua cip itu disepadukan dan dibungkus, dengan ketara mengurangkan saiz pembungkusan. Pada masa yang sama, produk berhawa dingin boleh memberikan output standard dalam julat suhu dan julat ketepatan, menghapuskan keperluan untuk pelanggan menentukur sensor.

Ciri
Ralat maksimum dari 0 ° C hingga 85 ° C ialah 2.5%
Sangat sesuai untuk mikropemproses atau sistem berasaskan mikropengawal
Pembungkusan pelekap permukaan ultra kecil
Julat suhu: -40 ° C hingga 125 ° C

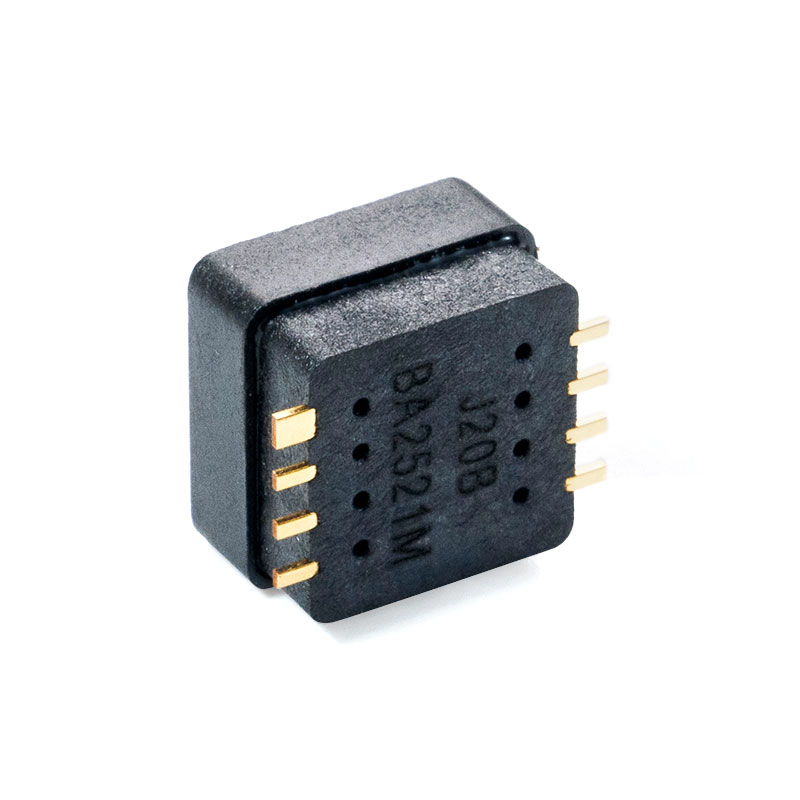

Julat J20 (A) 10kPa~1000kPa pilihan
J20(B)10kPa~400kPa
Keluaran Voltan Analog Berkadar/Mutlak

Aplikasi biasa
Aplikasi automotif (pengukuran tekanan manifold)
Kawalan perindustrian
Aplikasi tekanan motosikal
Penderia bantuan vakum tenaga hibrid dan baharu
Pengesanan tekanan gas CNG
Tolok tekanan

Penilaian Maksimum Mutlak(MCP-J10)

Parameter	Simbol	Julat	Unit
Voltan bekalan analog	VDD	-0.3 hingga 6.0	V
Suhu operasi		-40 hingga 125	℃
Suhu penyimpanan		-50 hingga 150	℃
Suhu simpang		150	℃
Kecenderungan ESD	HBM	4	kV

Nota: Melebihi penilaian maksimum mutlak boleh menyebabkan kerosakan kekal, dan operasi berpanjangan pada rating maksimum mutlak di atas boleh menjejaskan kebolehpercayaan peranti.

Ciri Elektrik(MCP-J10)

Jadual 1. Ciri-ciri Operasi (VS = 5.0 Vdc, TA = 25°C melainkan dinyatakan sebaliknya)

Parameter	Simbol	Min	Taip	Maks	Unit
Voltan Bekalan	VS	4.75	5	5.25	Vdc
Arus Bekalan	Io	—		3	mAdc
Offset (0°C hingga 85°C) @ VS = 5.0Volt	Voff	0.44	0.5	0.56	Vdc
Output Skala Penuh (0°C hingga 85°C) @ VS = 5.0V	VFSO	4.44	4.5	4.56	Vdc
Skala Skala Penuh (0 ℃ hingga 85 ℃) @ VS=5.0V	VFSS	3.88	4	4.12	Vdc

Teruskan Jadual 1. Ciri-ciri Operasi (VS = 5.0 Vdc, TA = 25°C melainkan dinyatakan sebaliknya)

Parameter	Simbol	Min	Taip	Maks	Unit
Ketepatan (0°C hingga 85°C)	—	—	—	2.5	%VFSS
Masa Tindak Balas	tR	—	2.5	—	ms
Masa Memanaskan Badan	—	—	100	—	ms
Kestabilan Offset	—	—	0.25	—	%VFSS

Nilai undian muktamad (MCP-J20)

parameter	simbol	julat	unit
Simulasi voltan bekalan kuasa	VDO	-0.3 ~ 6.0	V
Voltan Bekalan Digital	VDOF	-0.3 ~ 2.2	V
Julat suhu kerja		-40 ~125	℃
Julat Suhu Penyimpanan		-50 ~150	℃
Suhu simpang		150	℃
Julat ESD	HBM	4KV	V

Nota: Melebihi nilai undian maksimum mutlak boleh menyebabkan kerosakan kekal dan operasi berpanjangan pada nilai undian maksimum mutlak di atas boleh menjejaskan kebolehpercayaan peranti.

Parameter elektrik (MCP-J20)

Jadual 1 Ciri-ciri kerja (VS=5.0 Vdc, TA=25 ° C melainkan dinyatakan sebaliknya)

ciri	tanda	minimum	Nilai biasa	maksimum	unit
voltan	VS	4.75	5	5.25	Vdc
Arus bekalan kuasa	Io	—		3	mAdc
Output tekanan minimum (0 ℃ hingga 85 ℃) VS=5.0 V	Voff	0.4	0.5	0.6	Vdc
Keluaran julat penuh (0 ℃ hingga 85 ℃) VS=5.0 volt	VFSO	4.4	4.5	4.6	Vdc
Julat penuh (0 ℃ hingga 85 ℃) VS=5.0 volt	VFSS	3.8	4	4.2	Vdc
Ketepatan (0 ℃ hingga 85 ℃)	—	—	—	2.5	%VFSS
