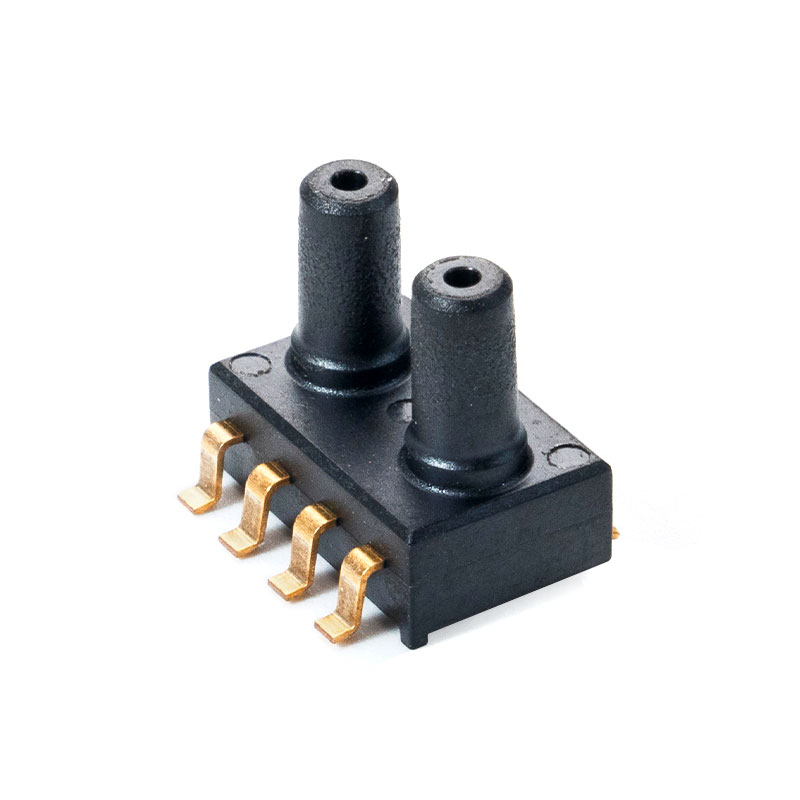

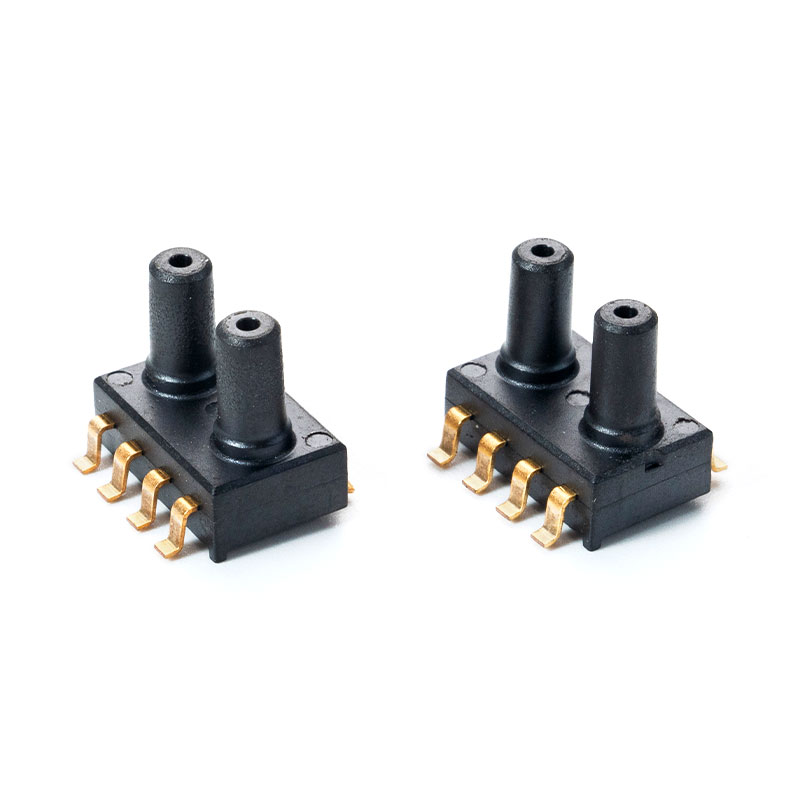

Penderia tekanan mikro DPT-R8

pengenalan
Subjek dokumen ini ialah ciri kefungsian pemancar tekanan pembezaan berdasarkan penderia tekanan siri Honeywell ABP , dengan antara muka RS-485 dengan protokol MODBUS RTU terbina dalam dan output analog 010V.
PERHATIAN: Sebelum memulakan unit, sila baca kandungan dokumen ini.

Fungsi
Pengukuran tekanan berbeza (julat bergantung pada sensor yang digunakan)
Keluaran voltan analog 0-10 [V] (berkadar dengan perbezaan tekanan)
Konfigurasi julat output
Konfigurasi tetap masa pengukuran
Fungsi sifar mengimbangi sensor
Petunjuk status unit LED
Antara muka bersiri RS-485 (membaca nilai pengukuran, persediaan parameter operasi)
Protokol MODBUS RTU
Komunikasi dalam mod HALF DUPLEX
Alamat boleh dikonfigurasikan perkakasan (1-31)

Ciri-ciri
Fungsi asas DPC6000_RSV adalah untuk mengukur nilai tekanan pembezaan. Nilai yang diukur oleh sensor bersepadu siri Honeywell ABP, kemudian dikira semula dan dipuratakan dalam mikropengawal, tersedia dalam ingatannya (dalam HOLDING REGISTERS) mengikut piawaian MODBUS. Pembacaan daftar dilakukan melalui fungsi protokol MODBUS yang dihantar oleh antara muka bersiri RS-485. Daftar juga mengandungi maklumat tentang julat pengukur yang ditetapkan (boleh dikonfigurasikan), pemalar masa (juga boleh dikonfigurasikan) dan peratusan tekanan yang berkaitan dengan julat. Isyarat seperti tiada penderia, melebihi julat ukuran, pemancar sibuk semasa penentukuran mengimbangi, juga direalisasikan melalui daftar status.

Patut diketahui
1 hPa = 100 Pa = 1 mbar
1 inH₂O = 249.089 Pa

Peta daftar

Jadual daftar:

Daftar er no.	Nilai	Penerangan
1	-999-9999	Tekanan pembezaan (terhad oleh julat pengukuran)[ Pa](1 =1 Pa）dengan tanda
2	0-1000	Tekanan pembezaan yang berkaitan dengan julat （1 =0.1%;1000= 100%）
3	0/1/2/3	Log status（0: “SENSOR OK”,1: “UNDERLOAD”,2: “OVERLOAD”, 3: “NO SENSOR”）(*)
4	1234	Log kata laluan
5	1/2/3	Log arahan
6	mengikut jadual arahan	Log parameter
7	0/1	Pemalar masa TAU（0: 0.8s; 1: 4.0s）
8	0/1/2/3/4/5/6	Julat pengukur (mengikut jadual julat pengukuran)
9	-999-9999	Offset pemancar (bermaklumat)[ Pa](1 =1 Pa）dengan tanda
10	-999-9999	Nilai julat ukuran yang lebih rendah (bermaklumat)[Pa](1 =1 Pa）dengan tanda
11	-999-9999	Nilai atas julat ukuran (bermaklumat)[ Pa]（1 = 1 Pa）dengan tanda
12	0/1	Status penentukuran (sifar) mengimbangi (0: tidak aktif; 1: sedang berjalan)
13	0-65535	Pembilang bingkai yang betul
14	0-65535	Kaunter pengecualian
15	0-65535	Kaunter ralat CRC
16	0-65535	Pembilang ralat bait
17	0-65535	Kaunter ralat alamat

(*) "SENSOR OK" - fungsi sensor yang betul; "UNDERLOAD" - melebihi had bawah;
"OVERLOAD" - melebihi had atas; 'TIADA SENSOR - sensor tiada;

Jadual arahan:

Comm dan no.	Fungsi	Parameter
1	Tetapkan alamat peranti	1-247 (1-nilai lalai
2	Tetapkan kadar penghantaran	96-9600 b/s(nilai lalai) 192-19200 b/s 576-57600 b/s 1152-115200 b/s
3	Tetapkan pariti	0-TIADA PARITI; tiada pariti sedikit 1-EVENPARITY;(nilai lalai) PARITI 2-GELIH,
4	Tetapkan bit hentian	1-1x STOP;1 stop bit(nilai lalai) 2-2 x STOP;2 bit hentian
5	Tetapkan pemalar masa	0-0.8s; 1-4.0s;
6	Tetapkan julat ukuran	ID mengikut jadual julat ukuran)
7	Mulakan proses penentukuran	1-mulakan penentukuran mengimbangi (sifar)
8	Tetapan semula peranti	1-set semula peranti perisian

Julat1	Julat2	Julat3	Julat4	Julat5	Julat6	Julat7	Julat8
0-25	0-50	0-100	0-250	-25-25	-50-50	-100-100	-150-150
-100-100	0-100	0-250	0-500	0-1000	0-1500	0-2000	0-2500
0-1000	0-1500	0-2000	0-2500	0-3000	0-4000	0-5000	0-7000

Nota:
•Jika anda memasukkan nilai parameter yang salah atau di luar julat, nilai 0xEEEE hendaklah dimasukkan dalam daftar arahan.
•Setiap kali arahan dipanggil, ia mesti disertakan dengan kata laluan (1234 perpuluhan).
•Memanggil arahan melalui entri pendaftaran individu, mesti dilengkapkan dengan memasukkan kata laluan.
