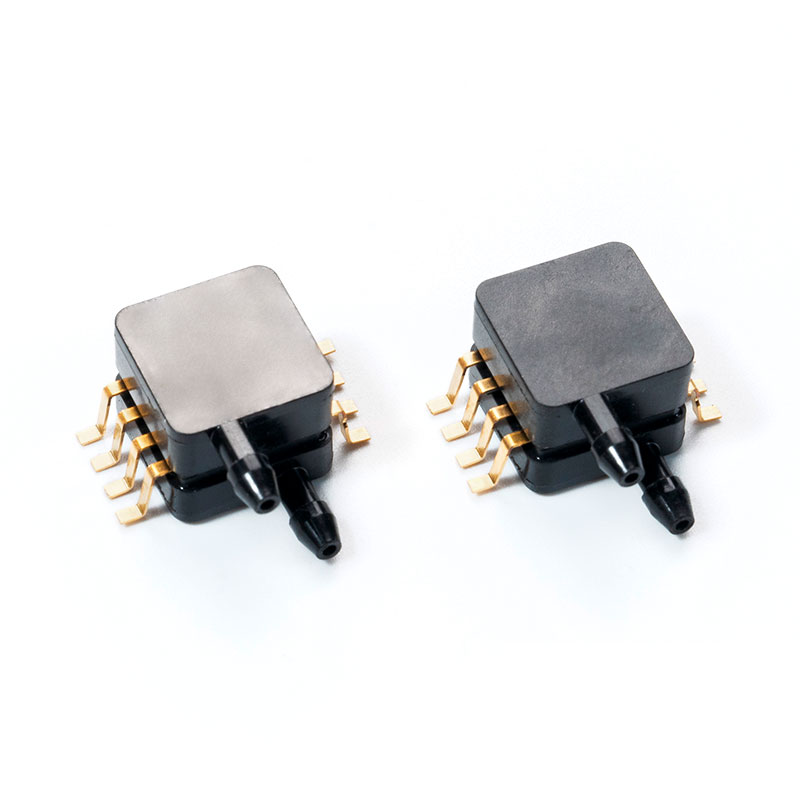

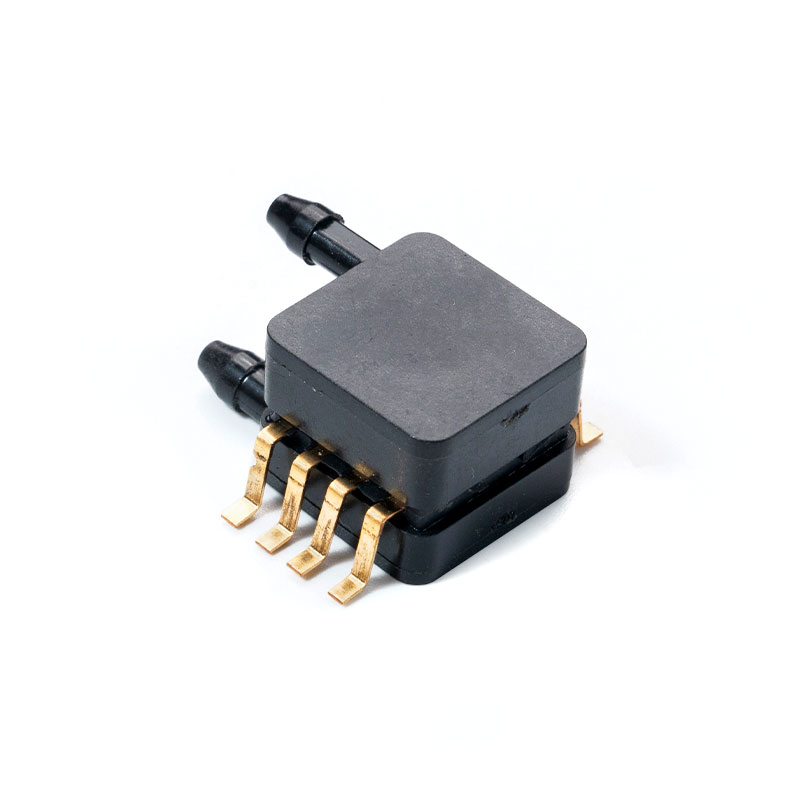

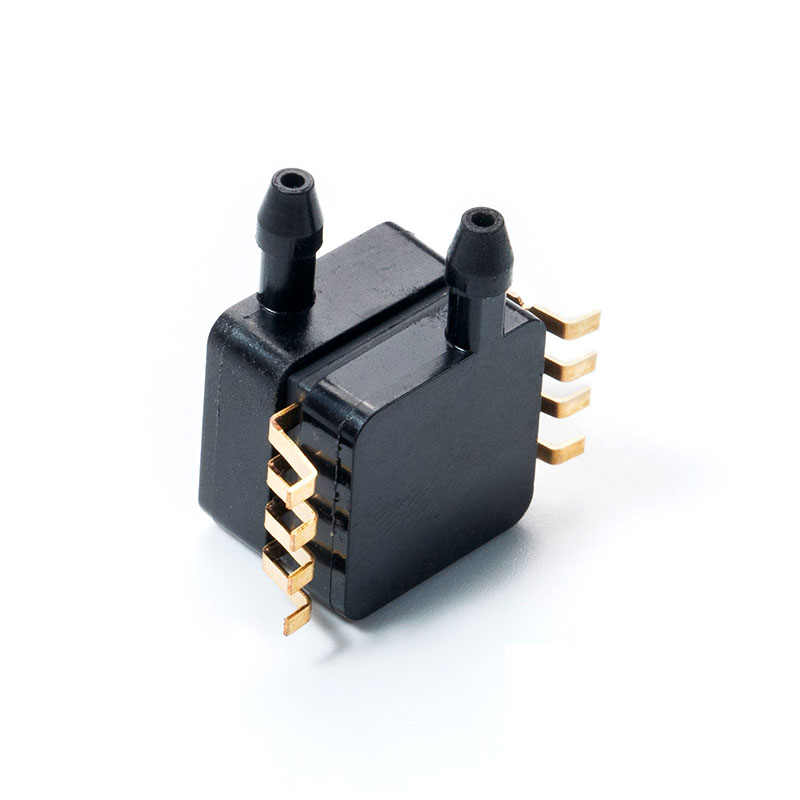

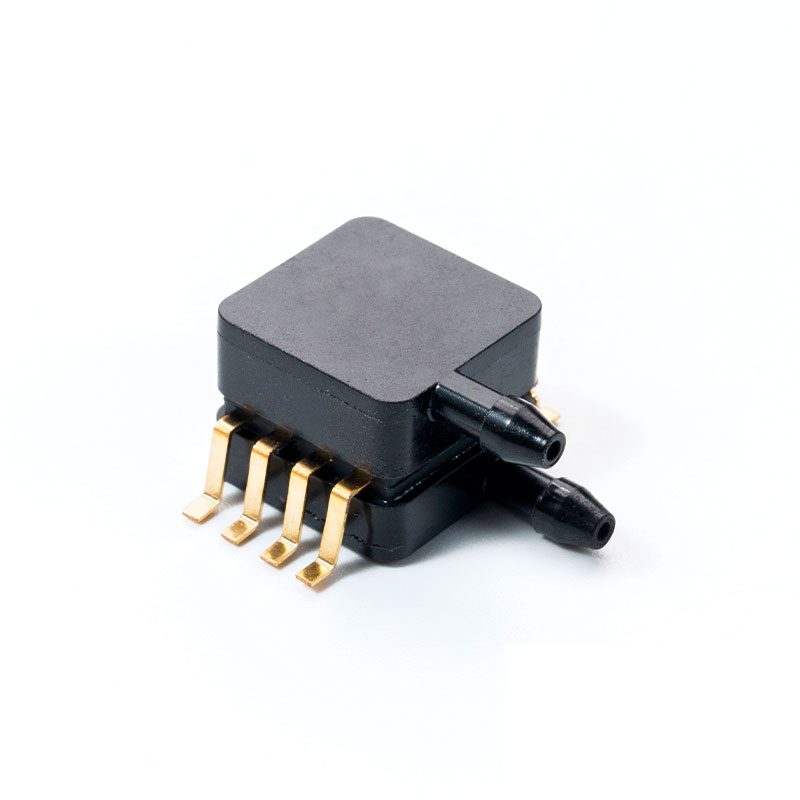

1. Spesifikasi am
Jadual 1. Hadkan parameter
| Ciri | Min. | Maks. | Unit |
| Voltan bekalan（Vsupply） | -0.3 | 6 | Vdc |
| Suhu penyimpanan | -40 | 125 | ℃ |
Jadual 2. Jenis tekanan
| Jenis tekanan | penerangan |
| mutlak | Keluaran adalah berkadar dengan perbezaan antara tekanan yang dikenakan dan vakum rujukan terbina dalam |
| Tekanan tolok | Keluaran adalah berkadar dengan perbezaan antara tekanan yang dikenakan dan tekanan atmosfera (ambien). |
| Tekanan pembezaan | Output adalah berkadar dengan perbezaan antara tekanan yang dikenakan pada setiap port (port 1 – port 2). |
2. Parameter teknikal keluaran analog
Jadual 3. Spesifikasi keluaran analog
(VS = 5.0 Vdc, TA = 25 °C melainkan dinyatakan sebaliknya. )
| Ciri | tanda | Min. | Taip. | Maks. | Unit |
| Julat Tekanan 1 | P OP | -5 | 100 | kPa | |
| Voltan bekalan 2 | V s | 4.75 | 5 | 5.25 | Vdc |
| Arus bekalan | saya o | — | 3 | 10 | mAdc |
| Mengimbangi tekanan 3 (10 °C hingga 60 °C) @ VS = 5.0 Volt | 0.155 | 0.2 | 0.245 | ||
| Keluaran skala penuh 4 | 4.655 | 4.7 | 4.745 | ||
| Skala Skala Penuh (VFSS)5 | — | 4.41 | 4.5- | 4.59 | V |
| Ketepatan 6 | — | — | 2.5% | — | |
| Sensitiviti | 0.45 | V/kPa | |||
| Julat suhu operasi | Tstg | -40 | — | 85 | °C |
| Masa tindak balas 7 | t R | — | 2.5 | — | ms |
| Masa hidupkan kuasa 8 | 100 | ms |
1.1.0 kPa (kiloPascal) bersamaan dengan 0.145 psi.
2. Peranti adalah nisbahmetrik dalam julat pengujaan yang ditentukan ini.
3. Offset (Voff) ditakrifkan sebagai voltan keluaran pada tekanan terkadar minimum.
4. Output skala penuh (VFSO) ditakrifkan sebagai voltan keluaran pada tekanan berkadar maksimum atau penuh.
5. Span skala penuh (VFSS) ditakrifkan sebagai perbezaan algebra antara voltan keluaran pada tekanan berkadar penuh dan voltan keluaran pada kadar minimum.
6. Ketepatan (belanjawan ralat) terdiri daripada yang berikut:
• Kelinearan: Sisihan keluaran daripada hubungan garis lurus dengan tekanan ke atas julat tekanan yang ditentukan.
• Histeresis suhu: Sisihan keluaran pada sebarang suhu dalam julat suhu operasi, selepas suhu dikitar ke dan dari titik suhu operasi minimum atau maksimum, dengan tekanan pembezaan sifar dikenakan.
• Histeresis tekanan: Sisihan keluaran pada sebarang tekanan dalam julat yang ditentukan, apabila tekanan ini dikitar ke dan dari tekanan terkadar minimum atau maksimum, pada 25 °C.
• TcSpan: Sisihan keluaran ke atas julat suhu 10° hingga 60 °C, berbanding 25 °C.
• TcOffset: Sisihan keluaran dengan tekanan terkadar minimum dikenakan, pada julat suhu 10° hingga 60 °C, berbanding 25 °C.
• Variasi daripada Nominal: Variasi daripada nilai nominal, untuk offset atau rentang skala penuh, sebagai peratusan VFSS, pada 25 °C.
7. Masa tindak balas ditakrifkan sebagai masa untuk perubahan tambahan dalam output pergi daripada 10% kepada 90% daripada nilai akhir apabila tertakluk kepada perubahan langkah tertentu dalam tekanan.
8. Masa memanaskan badan ditakrifkan sebagai masa yang diperlukan untuk produk memenuhi voltan keluaran yang ditentukan selepas tekanan telah distabilkan.
2. Parameter teknikal keluaran analog
Jadual 3. Spesifikasi keluaran analog
(VS = 5.0 Vdc, TA = 25 °C melainkan dinyatakan sebaliknya. )
| Ciri | tanda | Min. | Taip. | Maks. | Unit |
| Julat Tekanan 1 | P OP | -5 | 5 | kPa | |
| Voltan bekalan 2 | V s | 4.75 | 5 | 5.25 | Vdc |
| Arus bekalan | Io | - | 3 | 10 | mAdc |
| Mengimbangi tekanan 3 (10 °C hingga 60 °C) @ VS = 5.0 Volt | 0.155 | 0.2 | 0.245 | ||
| Keluaran skala penuh 4 | 4.655 | 4.7 | 4.745 | ||
| Skala Skala Penuh (VFSS) 5 | - | 4.41 | 4.5 | 4.59 | V |
| Ketepatan 6 | - | - | 2.5% | - | |
| Sensitiviti | 0.45 | V/kPa | |||
| Julat suhu operasi | Tstg | -40 | — | 85 | °C |
| Masa tindak balas 7 | t R | — | 2.5 | — | ms |
| Masa hidupkan kuasa 8 | 100 | ms |
1.1.0 kPa (kiloPascal) bersamaan dengan 0.145 psi.
2. Peranti adalah nisbahmetrik dalam julat pengujaan yang ditentukan ini.
3. Offset (Voff) ditakrifkan sebagai voltan keluaran pada tekanan terkadar minimum.
4. Output skala penuh (VFSO) ditakrifkan sebagai voltan keluaran pada tekanan berkadar maksimum atau penuh.
5. Span skala penuh (VFSS) ditakrifkan sebagai perbezaan algebra antara voltan keluaran pada tekanan berkadar penuh dan voltan keluaran pada kadar minimum.
6. Ketepatan (belanjawan ralat) terdiri daripada yang berikut:
• Kelinearan: Sisihan keluaran daripada hubungan garis lurus dengan tekanan ke atas julat tekanan yang ditentukan.
• Histeresis suhu: Sisihan keluaran pada sebarang suhu dalam julat suhu operasi, selepas suhu dikitar ke dan dari titik suhu operasi minimum atau maksimum, dengan tekanan pembezaan sifar dikenakan.
• Histeresis tekanan: Sisihan keluaran pada sebarang tekanan dalam julat yang ditentukan, apabila tekanan ini dikitar ke dan dari tekanan terkadar minimum atau maksimum, pada 25 °C.
• TcSpan: Sisihan keluaran ke atas julat suhu 10° hingga 60 °C, berbanding 25 °C.
• TcOffset: Sisihan keluaran dengan tekanan terkadar minimum dikenakan, pada julat suhu 10° hingga 60 °C, berbanding 25 °C.
• Variasi daripada Nominal: Variasi daripada nilai nominal, untuk offset atau rentang skala penuh, sebagai peratusan VFSS, pada 25 °C.
7. Masa tindak balas ditakrifkan sebagai masa untuk perubahan tambahan dalam output pergi daripada 10% kepada 90% daripada nilai akhir apabila tertakluk kepada perubahan langkah tertentu dalam tekanan.
8. Masa memanaskan badan ditakrifkan sebagai masa yang diperlukan untuk produk memenuhi voltan keluaran yang ditentukan selepas tekanan telah distabilkan.
