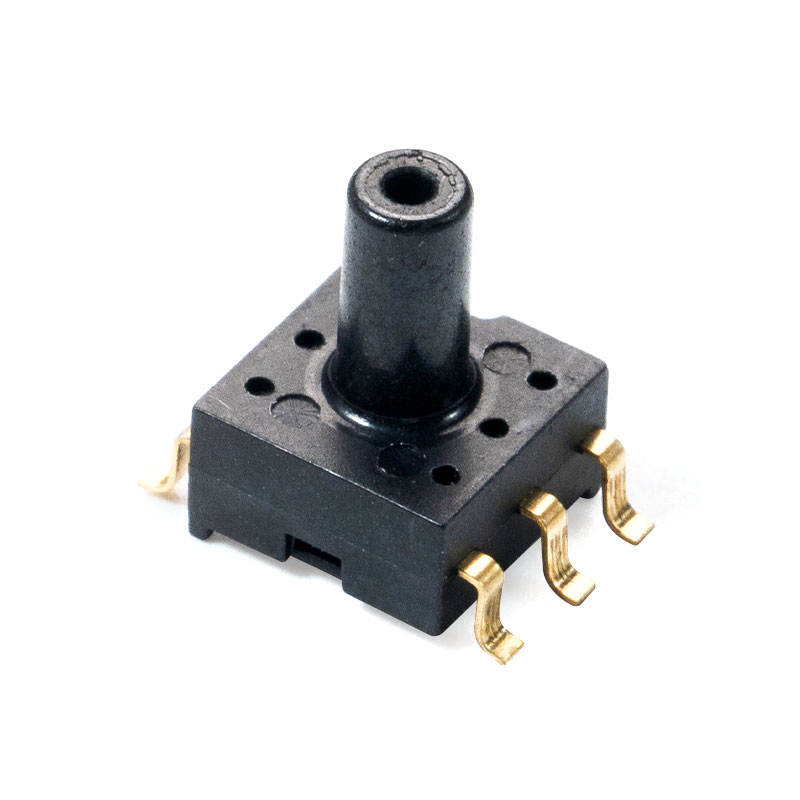

MCP-H10, MCP-H11 Sensor tekanan rendah

Penerangan Umum(MCP-H10)

Siri MCP-H10 ialah pakej bersaiz kecil (SOP) dengan muncung, yang menyepadukan penguatan isyarat, ketaklinieran dan pampasan suhu untuk penderia tekanan piezoresistif silikon. Sensor tekanan siri MCP-H10 ialah produk yang menggunakan teknologi MEMS termaju dan direka khusus untuk aplikasi elektronik dan perubatan pengguna. Penderia tekanan boleh dipateri terus ke papan PCB, memberikan isyarat keluaran voltan analog amplitud tinggi yang tepat dan berkadar dengan tekanan yang dikenakan.

Ciri-ciri

Julat pengukur: -100kPa~1000kPa
Output analog mutlak dengan julat linear yang luas (nilai biasa 0.5V~4.5V) (nota: voltan keluaran boleh disesuaikan)
Voltan bekalan kuasa 5.0V (3.3V pilihan)
Julat suhu operasi -20 hingga 85 ℃
Julat suhu penyimpanan -40 hingga 125 ℃

Aplikasi Biasa

Kegunaan industri: suis tekanan dan komponen pneumatik
Penggunaan perubatan: meter tekanan darah, penjana oksigen
Pengesanan paras air perkakas rumah: mesin basuh, mesin basuh pinggan mangkuk, pembersih vakum
Kawalan tekanan udara: bilik bersih dan bilik merokok
Lain-lain: Peranti pengesan tekanan sederhana tekanan udara

Prestasi struktur

Cip sensitif tekanan: silikon
Kawat plumbum: dawai emas
Cangkang pengedap: Bahan PPS
Pin: Kuprum disadur dengan emas
Berat bersih: kira-kira 0.3 gram

Penerangan produk(MCP-H11)
MCP-H11 Siri ini ialah produk penderia tekanan pembezaan dengan saiz pakej kecil (SOP) dengan port tiub tunggal, penguat bersepadu dalaman, dan pampasan tekanan dan suhu berbilang peringkat. Terutamanya menyasarkan pasaran pengguna dan aplikasi perubatan.
Penderia tekanan keluaran digital (24-bit) dan suhu (24-bit) berprestasi tinggi direka untuk memenuhi keperluan paling ketat pelanggan OEM.

Ciri
Julat ukuran:-100kPa~1000kPa
Output I2C julat linear lebar
Bekalan kuasa voltan lebar (3V-5.5V)
Julat suhu kerja -20 hingga 85 ℃
Julat suhu penyimpanan -40 hingga 125 ℃

Aplikasi biasa
Kegunaan industri: suis tekanan dan komponen pneumatik
Penggunaan perubatan: monitor tekanan darah, penumpu oksigen
Kawalan tekanan udara: bilik bersih dan bilik merokok
Lain-lain: Peranti pengesan tekanan sederhana tekanan udara
Berat bersih: kira-kira 0.3 gram

Prestasi struktur
Cip sensitif tekanan: Bahan silikon
Plumbum: Kawat emas
Cangkerang enkapsulasi: Bahan PPS
Pin: Perak Tembaga

Hubungi AS
PRAV：MCP-H20, MCP-H21 Sensor tekanan rendah
SETERUSNYA：Tiada artikel seterusnya

Spesifikasi elektrik (MCP-H10)

Ciri Simbol Min Taip Maks Unit
Voltan @ Vs=5.0V (siri MCP-H10-A) V S 4.75 5 5.25 VDC
Voltan @ Vs=3.3V (siri MCP-H10-B) V S 3 3.3 3.6 VDC
Arus bekerja Io — 3 mADC
Ketepatan (0 ℃ hingga 85 ℃) — — — 1.5 %V FSS
resolusi ADC RES ADC — 24 — sedikit
Resolusi DAC RES DAC — 12 — sedikit
Kekerapan Fsys 1 MHz
Masa tindak balas t R — 2.5 — mS
Masa Mula — — 100 — mS
Perlindungan ESD — — 2 — KV

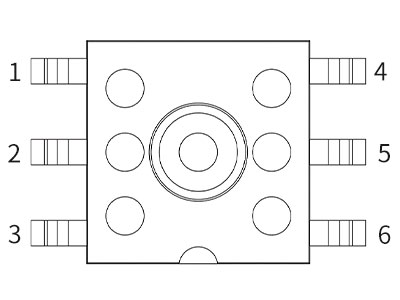

Pembungkusan dan Definisi Pin (MCP-H11)

Huraikan TsayaDAK. Definisi Pin Terangkan
1 N/C tergantung di udara
2 SDA saya 2 C pin data dwiarah bersiri
3 SCL saya 2 C pin input jam bersiri
4 VDD bekalan kuasa
5 GND alasan
6 N/C tergantung di udara



Penarafan maksimum mutlak (MCP-H11)

Parameter tanda minimum tipikal maksimum unit nota
voltan VDD -0.3 5.8 V
Voltan pin digital Vio, gali -0.3 VDD 0.3 V 25°C
Tekanan lebihan beban Pproof 2X kPaG
tekanan pecah Pburst 3X kPaG
Perlindungan ESD HBM 4 kV
suhu penyimpanan Tstg -40 125 °C


Skop kerja yang disyorkan (MCP-H11)

Parameter tanda minimum tipikal maksimum unit nota
Voltan bekalan kuasa 1 VDD 3 5 5.5 V
Jangka Operasi Prange -100 1000 kPa Pelbagai pilihan tersedia
suhu operasi Topr -20 85 °C
