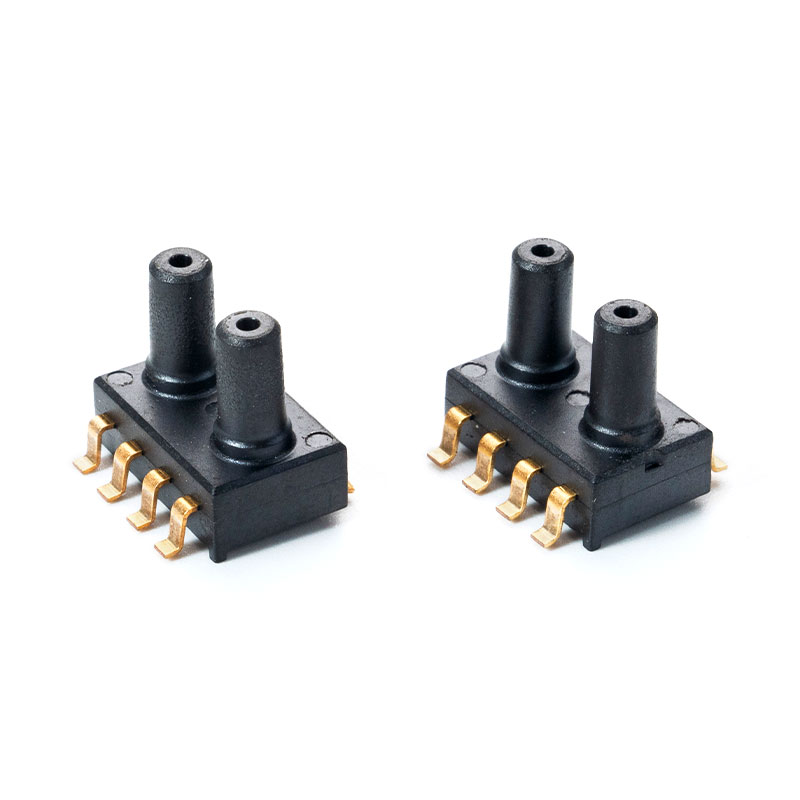

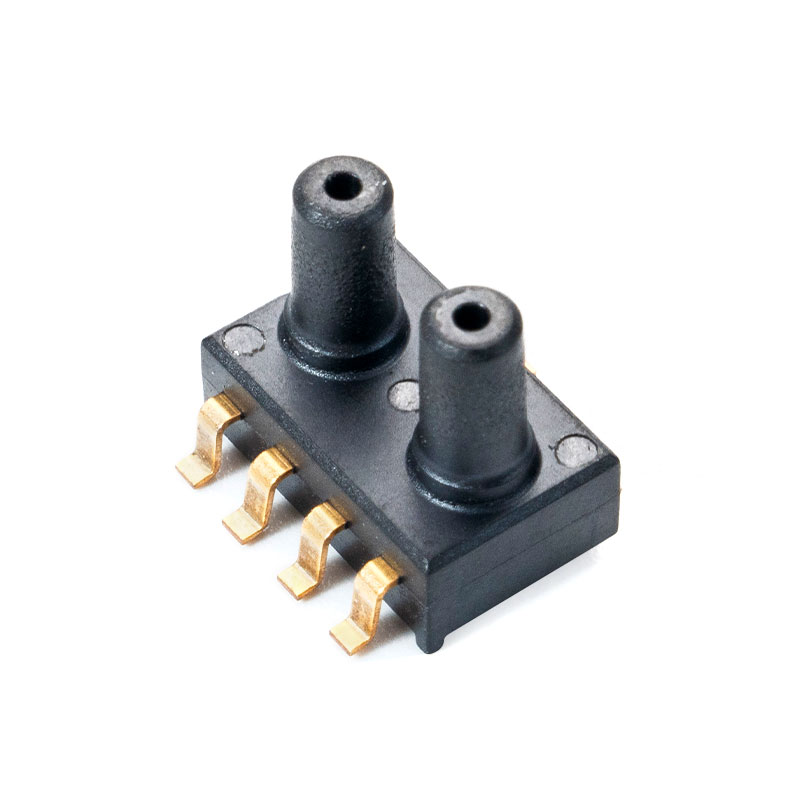

Konfigurasi Pin (MCP-H20)

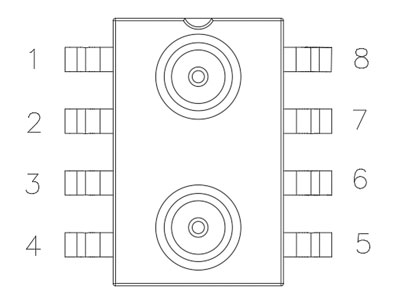

| Penerangan |  | TIDAK. | Simbol | Definisi |
| P1 P2 | 1 | N/C | Jangan sambung ke litar luaran atau tanah | |
| 2 | VDD | Bekalan Kuasa | ||
| 3 | KELUAR | Voltan keluaran | ||
| 4 | N/C | Jangan sambung ke litar luaran atau tanah | ||
| 5 | N/C | Jangan sambung ke litar luaran atau tanah | ||
| 6 | N/C | Jangan sambung ke litar luaran atau tanah | ||
| 7 | N/C | Jangan sambung ke litar luaran atau tanah | ||
| 8 | GND | Tanah |
Spesifikasi teknikal (MCP-H20)
Parameter elektrik
| Ciri | Simbol | Min | Taip | Maks | Unit |
| Vs=5.0V (siri MCP-H20-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Vs=3.3V (siri MCP-H20-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Arus bekerja | saya o | — | 3 | mADC | |
| Ketepatan（0 ℃ hingga 85 ℃） | — | — | — | 1.5 | %V FSS |
| resolusi ADC | RES ADC | — | 24 | — | sedikit |
| Resolusi DAC | RES DAC | — | 12 | — | sedikit |
| Masa tindak balas | t R | — | 2.5 | — | ms |
| Masa memanaskan badan | — | — | 100 | — | ms |
| Perlindungan ESD | — | — | 2 | — | kV |
Parameter keluaran
Siri MCP-H20-A (Voltan Bekalan Kuasa: 5.0V)
| Ciri | Simbol | Min | Taip | Maks | Unit |
| Pengimbangan tekanan min (0 ℃ hingga 85 ℃) | V dimatikan | 0.44 | 0.5 | 0.56 | VDC |
| Output skala penuh (0 ℃ hingga 85 ℃) | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Rentang skala penuh (0 ℃ hingga 85 ℃) | V FSS | 3.88 | 4 | 4.12 | VDC |
Siri MCP-H20-B (Voltan Bekalan Kuasa: 3.3V)
| Ciri | Simbol | Min | Taip | Maks | Unit |
| Pengimbangan tekanan min (0 ℃ hingga 85 ℃) | V dimatikan | 0.055 | 0.1 | 0.145 | VDC |
| Output skala penuh (0 ℃ hingga 85 ℃) | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Rentang skala penuh (0 ℃ hingga 85 ℃) | V FSS | 2.91 | 3 | 3.09 | VDC |
Ciri-ciri Tekanan dan Suhu (MCP-H21)
Jadual1: Ciri-ciri Output Tekanan @ VDD = 5.0V, T = 25℃ melainkan dinyatakan sebaliknya
| Parameter | Simbol | syarat | Min | Taip. | Maks | Unit |
| Julat Pengukuran Tekanan1 | PFS | -100 | 200 | Kpa | ||
| Resolusi Tekanan | Tekanan | 0.05 | %FS | |||
| Tekanan Accuracy2 | Pada 25 ℃ | -0.1 | 0.1 | %FS | ||
| Jumlah Ralat Band3 | TEB | Dari 25 ℃ hingga 60 ℃ | -0.3 | 0.3 | %FS | |
| Dari -40 ℃ hingga 85 ℃ | -1 | 1 | %FS | |||
| Drift Jangka Panjang | Selepas tempoh 1 tahun | ±0.15 | %FS | |||
| Kesan pematerian aliran semula | IPC/JEDEC J-STD-020C | ±0.2 | %FS |
1. Bahagian tekanan tinggi adalah pada bahagian yang ditanda.
2. Sisihan maksimum daripada garis lurus paling sesuai (BFSL) yang dipasang pada output yang diukur pada julat tekanan pada 25C. Termasuk semua ralat akibat tekanan bukan lineariti, histerisis dan tidak boleh berulang.
3.Jumlah jalur ralat tekanan termasuk semua ralat ketepatan, ralat terma ke atas julat suhu terkompensasi dan toleransi penentukuran rentang dan mengimbangi. Untuk output sensor yang ideal berkenaan dengan tekanan dan suhu input, nilai TEB hanya sah pada voltan bekalan yang ditentukur.
Jadual2: Ciri Output Suhu @ VDD = 5.0V, T = 25°C melainkan dinyatakan sebaliknya
| Parameter | Simbol | syarat | Min | Taip.。 | Maks | Unit |
| Suhu Operasi | T OP | -20 | 85 | ℃ | ||
| Ketepatan Mutlak Suhu | -10 ℃ hingga 50 ℃ | ±1.0 | ℃ | |||
| Maks Error with Power | Bekalan kuasa dari 1.8V hingga 5.5V | ±0.1 | ℃ | |||
| Resolusi Suhu Data Output | 0.01 | ℃ |
Ciri-ciri Elektrik(MCP-H21)
Jadual3: Ciri DC @VDD=5.0 V, T=25℃ melainkan dinyatakan sebaliknya
| Parameter | Simbol | syarat | Min | Taip. | Maks | Unit |
| Purata Operasi Semasa | saya DDAVP | Satu Penukaran sesaat | 4.5 | 6.4 | μA | |
| Arus Puncak | saya PUNCAK | Penukaran tekanan | 1.5 | mA | ||
| Penukaran suhu | 0.95 | mA | ||||
| Arus Bekalan Siap Sedia | saya DDSTB | Pada 25 ℃ | 0.2 | μA | ||
| Kekerapan Jam Data Bersiri | f SCLK | saya 2 Protokol C, perintang tarik naik 4.7k | 100 | 400 | kHz | |
| Input Digital Voltan Tinggi | VIH | 0.8 | V | |||
| Input Digital Voltan Rendah | VIL | 0.2 | V | |||
| Output Digital Voltan Tinggi | V OH | sayaO = 0.5 mA | 0.9 | V | ||
| Keluaran Digital Voltan Rendah | V OL | sayaO = 0.5 mA | 0.1 | V | ||
| sayanput Capacitance | C sayaN | 10 | pF | |||
| saya2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
Penilaian Maksimum Mutlak(MCP-H21)
Jadual 4: Penilaian Maksimum Mutlak
| Parameter | Simbol | syarat | Min | Maks | Unit |
| Tekanan berlebihan | P MAX | 3X | |||
| Voltan Bekalan | V DD | -0.3 | 6.5 | V | |
| Voltan Antara Muka | V JIKA | -0.3 | VDD 0.3 | V | |
| Julat Suhu Penyimpanan | T STG | -40 | 150 | ℃ | |
| Maksimum Soldering Temperature | T MS | 10 saat maksimum | 250 | ℃ | |
| Penilaian ESD | Model badan manusia | -2 | 2 | kV |
Pendedahan kepada keadaan penilaian maksimum untuk tempoh lanjutan boleh menjejaskan kebolehpercayaan peranti.
