Penerangan Umum

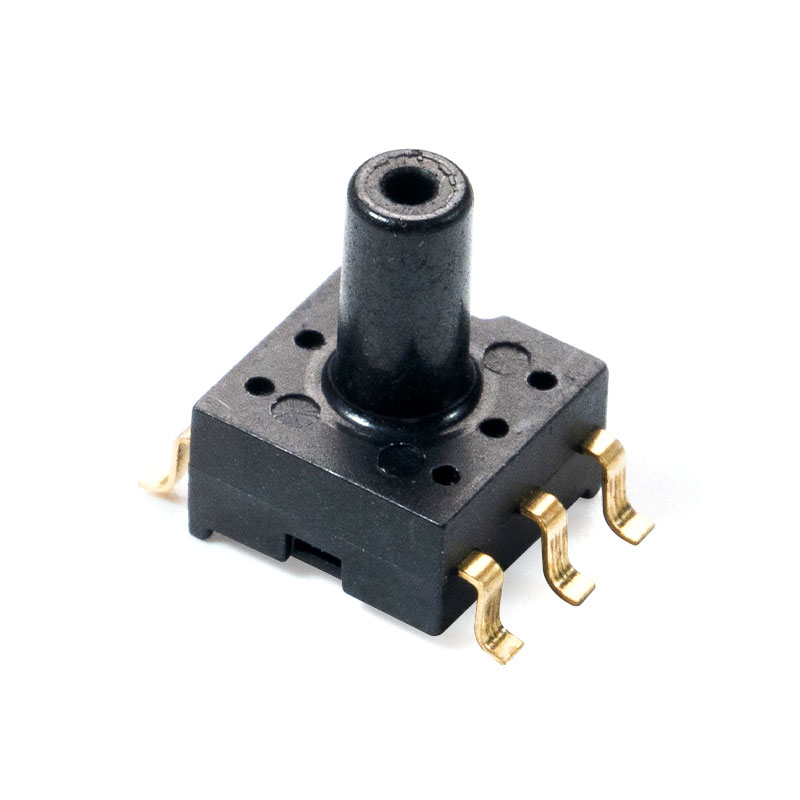

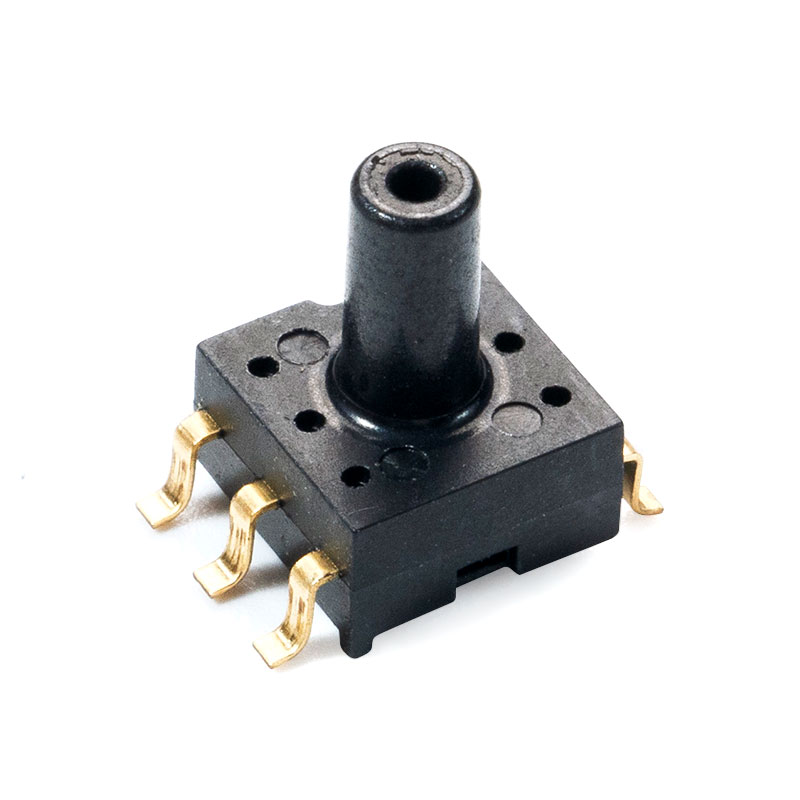

Siri MCP-H10 ialah pakej bersaiz kecil (SOP) dengan muncung, yang menyepadukan penguatan isyarat, ketaklinieran dan pampasan suhu untuk penderia tekanan piezoresistif silikon. Sensor tekanan siri MCP-H10 ialah produk yang menggunakan teknologi MEMS termaju dan direka khusus untuk aplikasi elektronik dan perubatan pengguna. Penderia tekanan boleh dipateri terus ke papan PCB, memberikan isyarat keluaran voltan analog amplitud tinggi yang tepat dan berkadar dengan tekanan yang dikenakan.
Ciri-ciri
Julat pengukur: -100kPa~1000kPa
Output analog mutlak dengan julat linear yang luas (nilai biasa 0.5V~4.5V) (nota: voltan keluaran boleh disesuaikan)
Voltan bekalan kuasa 5.0V (3.3V pilihan)
Julat suhu operasi -20 hingga 85 ℃
Julat suhu penyimpanan -40 hingga 125 ℃
Aplikasi Biasa
Kegunaan industri: suis tekanan dan komponen pneumatik
Penggunaan perubatan: meter tekanan darah, penjana oksigen
Pengesanan paras air perkakas rumah: mesin basuh, mesin basuh pinggan mangkuk, pembersih vakum
Kawalan tekanan udara: bilik bersih dan bilik merokok
Lain-lain: Peranti pengesan tekanan sederhana tekanan udara
Prestasi struktur
Cip sensitif tekanan: silikon
Kawat plumbum: dawai emas
Cangkang pengedap: Bahan PPS
Pin: Kuprum disadur dengan emas
Berat bersih: kira-kira 0.3 gram
Spesifikasi elektrik
| Ciri | Simbol | Min | Taip | Maks | Unit |
| Voltan @ Vs=5.0V (siri MCP-H10-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Voltan @ Vs=3.3V (siri MCP-H10-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Arus bekerja | saya o | — | 3 | mADC | |
| Ketepatan (0 ℃ hingga 85 ℃) | — | — | — | 1.5 | %V FSS |
| resolusi ADC | RES ADC | — | 24 | — | sedikit |
| Resolusi DAC | RES DAC | — | 12 | — | sedikit |
| Kekerapan | Fsys | 1 | MHz | ||
| Masa tindak balas | t R | — | 2.5 | — | mS |
| Masa Mula | — | — | 100 | — | mS |
| Perlindungan ESD | — | — | 2 | — | KV |
