Penilaian Maksimum Mutlak（MCP-J10）
| Parameter | Simbol | Julat | Unit |
| Voltan bekalan analog | VDD | -0.3 hingga 6.0 | V |
| Suhu operasi | -40 hingga 125 | ℃ | |
| Suhu penyimpanan | -50 hingga 150 | ℃ | |
| Suhu simpang | 150 | ℃ | |
| Kecenderungan ESD | HBM | 4 | kV |
Nota: Melebihi penilaian maksimum mutlak boleh menyebabkan kerosakan kekal, dan operasi berpanjangan pada rating maksimum mutlak di atas boleh menjejaskan kebolehpercayaan peranti.
Ciri Elektrik（MCP-J10）
Jadual 1. Ciri-ciri Operasi (VS = 5.0 Vdc, TA = 25°C melainkan dinyatakan sebaliknya)
| Parameter | Simbol | Min | Taip | Maks | Unit |
| Voltan Bekalan | VS | 4.75 | 5 | 5.25 | Vdc |
| Arus Bekalan | saya o | — | 3 | mAdc | |
| Offset (0°C hingga 85°C) @ VS = 5.0Volt | V dimatikan | 0.44 | 0.5 | 0.56 | Vdc |
| Output Skala Penuh (0°C hingga 85°C) @ VS = 5.0V | V FSO | 4.44 | 4.5 | 4.56 | Vdc |
| Skala Skala Penuh (0 ℃ hingga 85 ℃) @ VS=5.0V | V FSS | 3.88 | 4 | 4.12 | Vdc |
Teruskan Jadual 1. Ciri-ciri Operasi (VS = 5.0 Vdc, TA = 25°C melainkan dinyatakan sebaliknya)
| Parameter | Simbol | Min | Taip | Maks | Unit |
| Ketepatan (0°C hingga 85°C) | — | — | — | 2.5 | %V FSS |
| Masa Tindak Balas | tR | — | 2.5 | — | ms |
| Masa Memanaskan Badan | — | — | 100 | — | ms |
| Kestabilan Offset | — | — | 0.25 | — | %V FSS |

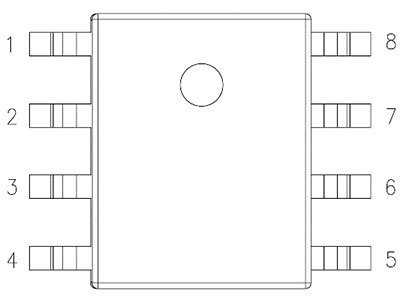

1. Pembungkusan dan Definisi Pin（MCP-J11）
| Huraikan | TIDAK. | Definisi Pin | Huraikan | |
 | 1 | N/C | kosong | |
| 2 | KELUAR | keluaran | Mesti digantung di udara | |
| 3 | N/C | kosong | ||
| 4 | GND | pembumian | ||
| 5 | VDD | bekalan kuasa | ||
| 6 | N/C | kosong | ||
| 7 | SCL | Garis jam bersiri | ||
| 8 | SDA | SDA |
Jadual 1.1 Hubungan Definisi Pin
Nota:
1.J10：7&8 # pin mesti digantung di udara
2.J11：2 # pin mesti digantung di udara
2. Spesifikasi Teknikal
2. Spesifikasi Teknikal
| parameter | tanda | nilai minimum | Nilai biasa | Nilai maksimum | unit | nota |
| tetapan semula kuasa | VDDPOR | 2.8 | V | |||
| Arkami bekerja | Iavdd | 2 | 3 | mA | Mod kerja | |
| 200 | nA | Arkami siap sedia | ||||
| resolkamii ADC | RAWAT SEMULA | 24 | bit | |||
| Ketepatan tekanan output 1,2 | ACC | 1% | %FS | 0°C ~ 60°C | ||
| 1.5% | %FS | -20°C ~ 70°C | ||||
| Kuasa pada masa | TUP | 100 | ms | boleh laras | ||
| pengekalan data EEPROM | Tlive | 10 | tahun | @125℃ |
1. Ketepatan termasuk tidak linear, histerisis suhu dan histerisis tekanan;
2. Ketepatan hayat penuh berdasarkan 1000 jam ujian HTOL, LTOL, HTSL, THB dan PCT;
2.2.I 2 C Ciri-ciri elektrik
| Parameter | tanda | nilai minimum | Nilai maksimum | unit | nota |
| kekerapan jam | fBsclB | 1 | MHz | R=1K | |
| Masa penyelenggaraan nadi rendah jam | tBLOWB | 0.52 | kami | ||
| Masa penyelenggaraan nadi tinggi jam | tBHIGHB | 0.24 | kami | ||
| Masa penubuhan SDA | tBSUDATB | 0.1 | kami | ||
| Masa memegang SDA | tBHDDATB | 0.0 | kami | ||
| Masa penubuhan pada permulaan setiap sesi | tBSUSTAB | 0.24 | kami | ||
| Memulakan masa penyelenggaraan keadaan | tBHDSTAB | 0.24 | kami | ||
| Hentikan masa, Tetapkan masa | tBSUSTOB | 0.24 | kami | ||
| Masa selang antara dua komunikasi | tBBUFB | 0.52 | kami |
