Parameter keluaran
Siri MCP-H10-A
| Ciri | Simbol | Min | Taip | Maks | Unit |
| Keluaran tekanan min（0 ℃ hingga 85 ℃）@ VS = 5.0V | V dimatikan | 0.44 | 0.5 | 0.56 | VDC |
| Maks pressure output（0℃ to 85℃）@ VS = 5.0V | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Keluaran skala penuh（0℃ hingga 85℃）@VS = 5.0V | V FSS | 3.88 | 4 | 4.12 | VDC |
Siri MCP-H10-B
| Ciri | Simbol | Min | Taip | Maks | Unit |
| Keluaran tekanan min（0℃ hingga 85℃）@ VS =3.3V | V dimatikan | 0.055 | 0.1 | 0.145 | VDC |
| Maks pressure output（0℃ to 85℃）@ VS =3.3V | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Output skala penuh（0℃ hingga 85℃）@VS = 3.3V | V FSS | 2.91 | 3 | 3.09 | VDC |
Penerangan Fungsi
Gambaran keseluruhan

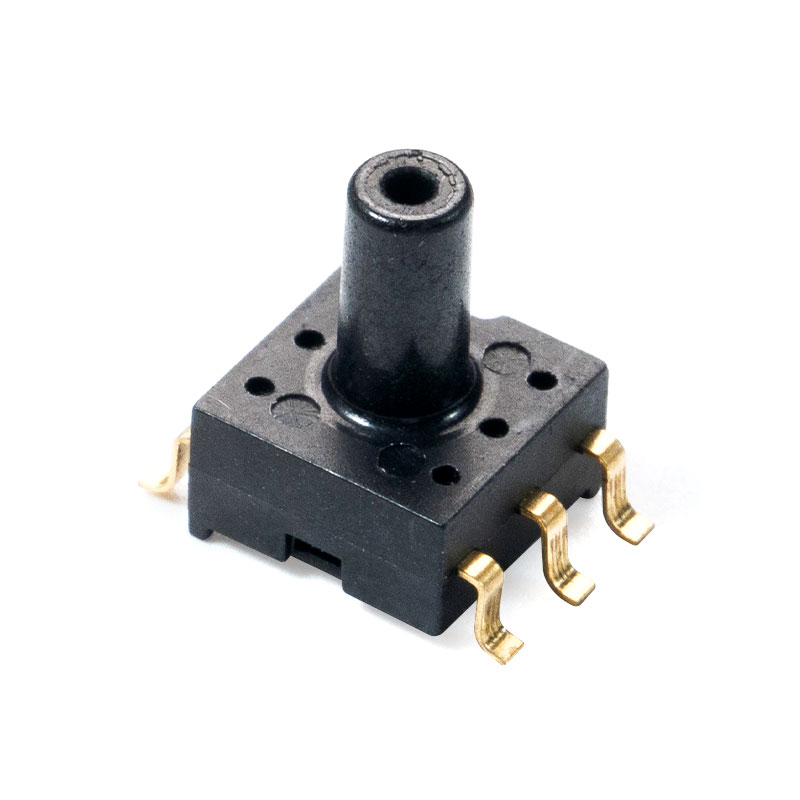

Sensor tekanan siri MCP-H10 menggunakan cip tekanan piezoresistif MEMS sebagai elemen pengesan tekanan, yang mengeluarkan isyarat mentah yang berkadar dengan tekanan persekitaran. Cip penyaman udara dengan ADC 24 bit terbina dalam memacu elemen sensitif, menguatkan isyarat asalnya, mengimbangi suhu dan kelinearan, dan mengeluarkan isyarat keluaran voltan analog yang berkaitan secara linear dengan tekanan yang dikenakan.
Fungsi pemindahan
 |  |

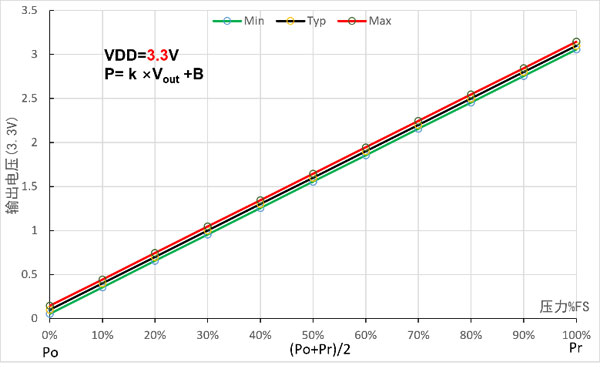

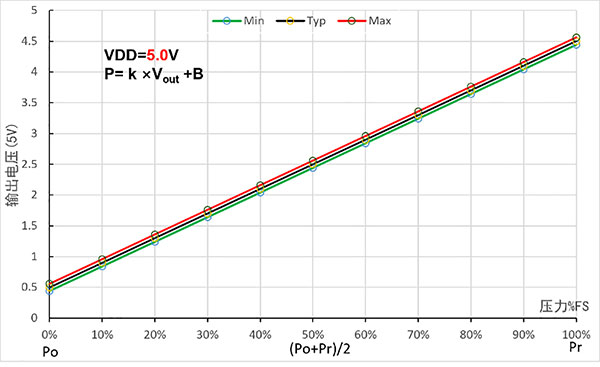

Rajah 3.1 Fungsi Pemindahan Output Analog
P= k ×Vout B
Nota: Vout ialah voltan keluaran analog (unit: V); P ialah nilai tekanan (dalam kPa); k. B mewakili pekali linear dan ofset, seperti yang ditunjukkan dalam jadual di bawah.
Jadual 3.1 Parameter Fungsi Pemindahan Output Analog
| Model produk（5.0V） | Julat (kPa) | Voltan keluaran(V) | Pekali dan ofset | |||
| Po | Pr | O L | O H | k | B | |
| MCP-H10-A2KP5P | 0 | 2.5 | 0.5 | 4.5 | 0.625 | -0.3125 |
| MCP-H10-A2KP5PN | -2.5 | 2.5 | 0.5 | 4.5 | 1.25 | -3.125 |
| MCP-H10-A5KPP | 0 | 5 | 0.5 | 4.5 | 1.25 | -0.625 |
| MCP-H10-A5KPPN | -5 | 5 | 0.5 | 4.5 | 2.5 | -6.25 |
| MCP-H10-A10KPP | 0 | 10 | 0.5 | 4.5 | 2.5 | -1.25 |
| MCP-H10-A10KPPN | -10 | 10 | 0.5 | 4.5 | 5 | -12.5 |
| MCP-H10-A40KPP | 0 | 40 | 0.5 | 4.5 | 10 | -5 |
| MCP-H10-A40KPN | 0 | -40 | 0.5 | 4.5 | -10 | 5 |
| MCP-H10-A40KPPN | -40 | 40 | 0.5 | 4.5 | 20 | -50 |
| MCP-H10-A100KPP | 0 | 100 | 0.5 | 4.5 | 25 | -12.5 |
| MCP-H10-A100KPN | 0 | -100 | 0.5 | 4.5 | -25 | 12.5 |
| MCP-H10-A100KPPN | -100 | 100 | 0.5 | 4.5 | 50 | -125 |
| MCP-H10-A200KPP | 0 | 200 | 0.5 | 4.5 | 50 | -25 |
| MCP-H10-A200KPPN | -100 | 200 | 0.5 | 4.5 | 75 | -137.5 |
| MCP-H10-A500KPP | 0 | 500 | 0.5 | 4.5 | 125 | -62.5 |
| MCP-H10-A1000KPP | 0 | 1000 | 0.5 | 4.5 | 250 | -125 |
| MCP-H10-A1000KPPN | -100 | 1000 | 0.5 | 4.5 | 275 | -237.5 |
| Model produk（3.3V） | Julat (kPa) | Voltan keluaran(V) | Pekali dan ofset | |||
| Po | Pr | OL | OH | k | B | |
| MCP-H10-B2KP5P | 0 | 2.5 | 0.1 | 3.1 | 0.833 | -0.083 |
| MCP-H10-B2KP5PN | -2.5 | 2.5 | 0.1 | 3.1 | 1.667 | -2.667 |
| MCP-H10-B05KPP | 0 | 5 | 0.1 | 3.1 | 1.667 | -0.167 |
| MCP-H10-B05KPPN | -5 | 5 | 0.1 | 3.1 | 3.333 | -5.333 |
| MCP-H10-B10KPP | 0 | 10 | 0.1 | 3.1 | 3.333 | -0.333 |
| MCP-H10-B10KPPN | -10 | 10 | 0.1 | 3.1 | 6.667 | -10.667 |
| MCP-H10-B40KPP | 0 | 40 | 0.1 | 3.1 | 13.333 | -1.333 |
| MCP-H10-B40KPN | 0 | -40 | 0.1 | 3.1 | -13.333 | 1.333 |
| MCP-H10-B40KPPN | -40 | 40 | 0.1 | 3.1 | 26.667 | -42.667 |
| MCP-H10-B100KPP | 0 | 100 | 0.1 | 3.1 | 33.333 | -3.333 |
| MCP-H10-B100KPN | 0 | -100 | 0.1 | 3.1 | -33.333 | 3.333 |
| MCP-H10-B100KPPN | -100 | 100 | 0.1 | 3.1 | 66.667 | -106.667 |
| MCP-H10-B200KPP | 0 | 200 | 0.1 | 3.1 | 66.667 | -6.667 |
| MCP-H10-B200KPPN | -100 | 200 | 0.1 | 3.1 | 100 | -110 |
| MCP-H10-B500KPP | 0 | 500 | 0.1 | 3.1 | 166.667 | -16.667 |
| MCP-H10-B1000KPP | 0 | 1000 | 0.1 | 3.1 | 333.333 | -33.333 |
| MCP-H10-B1000KPPN | -100 | 1000 | 0.1 | 3.1 | 366.667 | -136.667 |
